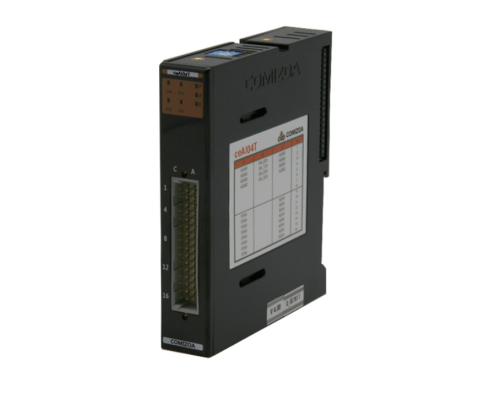

ceAI04T

 introduction

 · ceAI04T는 커미조아의 network 기반 제어기의 4채널 thermocouple 센서 입력 모듈입니다.


 · 각 채널은 B-, J-, E-, K-,N-, R-, S- 그리고 T-type thrmocouple 센서 입력을 받을 수 있습니다.



 General Specification

 DImension

 85 * 100 * 20 (mm)

 Install

 Industrial DIN rail

 Power consumption

 40 mA Typ. (24 DC)

 55 mA Max. (24V DC)

 Surge protection connector

 10 KV

 ERNI 48 pin (PCN10A-48P-2.54DS)

 Over current shutdown

 5 A

 Analog input specification

 Number of inputs

 4 inputs

 Input type

 Thermocouple sensor input

 Isolation

 I/O to logic : Photo-coupler (Viso = 3,000 Vrms)

 AD resolution

 24 bit

 Supported S/W

 Platform

 Windows 2000, Windows XP, Windows 7, Windows 10

 COMI-Xmaster Utility software

 cEIP DA Manager

 Plenty of example codes



 Madic



 ▶ MADIC은 Compact Ethernet IP인 cEIP를 통합 컨트롤하기 위하여 제공하는 어플리케이션입니다.
 ▶ MADIC에는 모션, DIO, AIO, Counter 등을 컨트롤하기 편리하며, 현재 모듈의 상태 정보를 확인할 수 있습니다.
 ▶ MADIC은 Tree형식으로 현재 연결된 노드와 하위 모듈을 표시합니다.
 ▶ 기존 MotionBuilder처럼 MADIC은 Compact된 모듈들을 관리 및 컨트롤 하실 수 있습니다.

 COMI-XMaster




 ▶ COMI-Xmaster는 보드 구입시 무상으로 제공됩니다.
 ▶ 모션컨트롤러의 전반적인 기능 테스트를 손 쉽게 수행할 수 있도록 하였습니다.
 ▶ DAS제품에도 제공되는 범용 유틸리티로서, 오실로스코프, 스펙트럼분석기, 함수발생기 등의 모듈도 같이 포함되어 있습니다.

 ▶ 수치 및 그래프를 통하여 속도 및 위치에 대한 모니터링 기능을 제공합니다.
 ▶ 화면의 공간 효율성을 위하여 동적 윈도우 확장 방식을 적용였습니다. 따라서 사용자는 필요 시에만 확장하여 표시할 수 있습니다.



 CB-EMS-CEIP




 Connector





  • INTRODUCTION

     introduction

     · ceAI04T는 커미조아의 network 기반 제어기의 4채널 thermocouple 센서 입력 모듈입니다.


     · 각 채널은 B-, J-, E-, K-,N-, R-, S- 그리고 T-type thrmocouple 센서 입력을 받을 수 있습니다.



  • SPECIFICATION

     General Specification

     DImension

     85 * 100 * 20 (mm)

     Install

     Industrial DIN rail

     Power consumption

     40 mA Typ. (24 DC)

     55 mA Max. (24V DC)

     Surge protection connector

     10 KV

     ERNI 48 pin (PCN10A-48P-2.54DS)

     Over current shutdown

     5 A

     Analog input specification

     Number of inputs

     4 inputs

     Input type

     Thermocouple sensor input

     Isolation

     I/O to logic : Photo-coupler (Viso = 3,000 Vrms)

     AD resolution

     24 bit

     Supported S/W

     Platform

     Windows 2000, Windows XP, Windows 7, Windows 10

     COMI-Xmaster Utility software

     cEIP DA Manager

     Plenty of example codes



  • SUPPORTED S/W

     Madic



     ▶ MADIC은 Compact Ethernet IP인 cEIP를 통합 컨트롤하기 위하여 제공하는 어플리케이션입니다.
     ▶ MADIC에는 모션, DIO, AIO, Counter 등을 컨트롤하기 편리하며, 현재 모듈의 상태 정보를 확인할 수 있습니다.
     ▶ MADIC은 Tree형식으로 현재 연결된 노드와 하위 모듈을 표시합니다.
     ▶ 기존 MotionBuilder처럼 MADIC은 Compact된 모듈들을 관리 및 컨트롤 하실 수 있습니다.

     COMI-XMaster




     ▶ COMI-Xmaster는 보드 구입시 무상으로 제공됩니다.
     ▶ 모션컨트롤러의 전반적인 기능 테스트를 손 쉽게 수행할 수 있도록 하였습니다.
     ▶ DAS제품에도 제공되는 범용 유틸리티로서, 오실로스코프, 스펙트럼분석기, 함수발생기 등의 모듈도 같이 포함되어 있습니다.

     ▶ 수치 및 그래프를 통하여 속도 및 위치에 대한 모니터링 기능을 제공합니다.
     ▶ 화면의 공간 효율성을 위하여 동적 윈도우 확장 방식을 적용였습니다. 따라서 사용자는 필요 시에만 확장하여 표시할 수 있습니다.



  • ACCESSORIES

     CB-EMS-CEIP

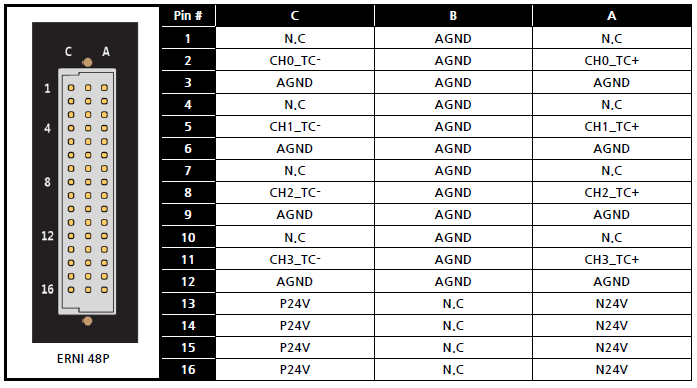

  • CONNECTOR

     Connector
