 introduction

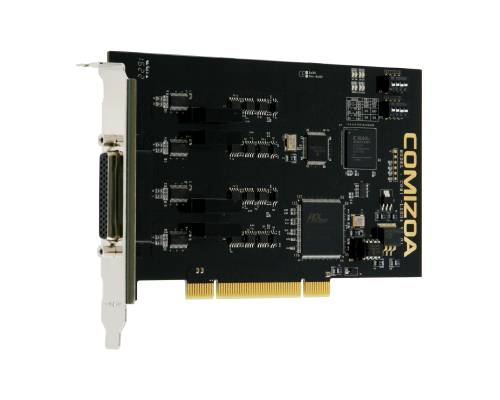

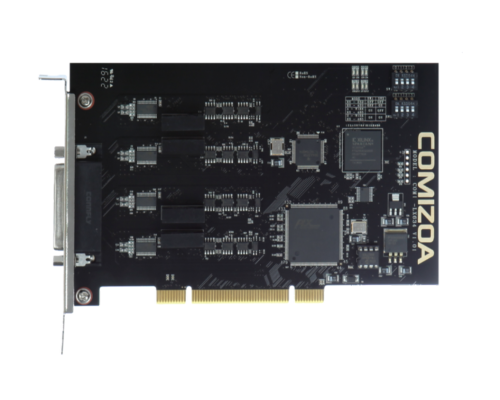

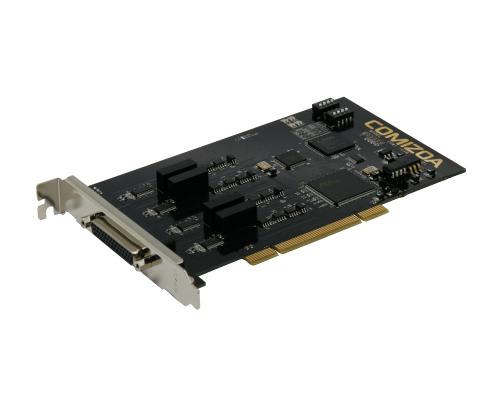

 · COMI-LX634 는 PC 기반 4채널 멀티포트 시리얼 보드 (Multiport Serial Board) 입니다.

 · 멀티포트 시리얼 보드는 컴퓨터와 주변기기가 시리얼 통신을 할 수 있도록 시리얼 포트를 확장하는 보드입니다.

 · 컴퓨터의 시리얼 포트를 확장하는 동시에, 별도의 컨버터 없이 RS-232. RS-422, RS-485 통신 모드를 지원합니다.

 · Automatic Data Direction Control 기능을 지원하여 CPU 지원을 절약할 수 있습니다.

 · 가상 Port Driver 를 지원하여, 사용자는 일반 시리얼 Port를 사용하는 것과 동일한 방법으로 사용할 수 있습니다.

 · 각 채널마다 전기적으로 절연되어 있습니다.

 제품 사양

 크기

 174.7 mm * 106.1 mm (W x H)

 동작온도

 0℃ ~ 50℃

 보관온도

 -20℃ ~ 80℃

 UART통신

 사양

 16C754 호환

 기능

 Programmable Serial Interface

 FIFO

 Tx FIFO 64-Byte / Rx FIFO 64-Byte

 시리얼 통신 (RS232) 사양

 Tx 전압 범위

 ± 5.4V

 Rx High 임계값

 Max 2.4V

 Rx Low 임계값

 Min 0.6V

 전송 속도

 2400 ~ 115200 BPS

 ESD 보호

 ±8kV IEC 1000-4-2 접촉방전

 ±15kV 휴먼 바디 모델(EIA/TIA-232 사양 충족)

 시리얼 통신(RS485 / RS422) 사양

 Tx Differential 출력

 5V

 Rx Differential 전압

 0.2V

 전송속도

 2400 ~ 921600  BPS

 ESD 보호

 ±8kV IEC 1000-4-2 접촉 방면

 ±15kV 휴먼 바디 모델

 Serial Manager

 ▶ Serial Manager는 보드 구입시 무상으로 제공됩니다.
 ▶ BaudRate, Data Bits, Stop Bits, Parity 등을 설정 할 수 있으며
    Serial 통신의 기본적인 테스트를 손 쉽게 수행할 수 있습니다.
 ▶ 화면의 공간 효율성을 위하여 동적 윈도우 확장 방식을 적용하였습니다.
    따라서 사용자는 필요 시에만 확장하여 표시할 수 있습니다.

 Cable : CB-SR4-DC (D-sub 4pin Male-D-sub 9Pin x4 Male, 50cm)

 Terminal : LXT614
