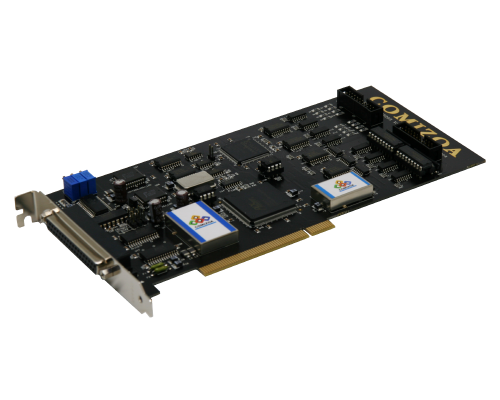

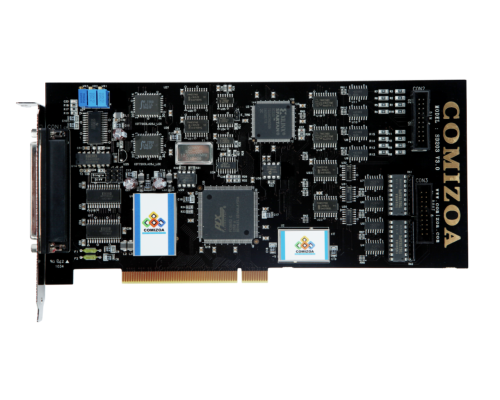

COMI-SD203

 introduction

 · COMI-SD203 은 아날로그 입력 전용 보드(Analog Input Data Acquisition Board) 입니다.


 · 아날로그 입력 32채널, 디지털 입력 16채널, 디지털 출력 16채널로 구성되어 있습니다.


 · 아날로그 입력은 16비트 해상도(Resolution)로 최대 100kHz로 샘플링 할 수 있습니다.


 · 각 채널의 입력 전압범위는 ±1.25V, ±2.5V, ±5V, ±10V 로 설정할 수 있습니다.


 · 디지털 입출력 채널은 전기적으로 절연 (Opto-Isolated)되어 있습니다.



 General Specifications

 Analog input

 Single-ended 32 channels or differential 16 channels

 Digital I/O

 16 channels / 16 channels

 Dimension

 227 mm * 107 mm

 bus

 IBM Pc Bus (32 bits PCI)

 A/D Conversion

 Complete 16 bit A/D conversion

 Type of ADC

 Successive approximation

 A/D channels

 Single-ended 32 channels or differential 16 channels

 Input voltage range

 ±10V, ±5V, ±2.5V, ±1.25 (±10V, ±1V, ±100mA, ±10mV)

 Maximum sampling rate

 100 kHz

 Streaming to disk rate

 100 kHz (Tested on pentium - lll 700 MHz)

 Input impedance

 10 ㏁

 A/D trigger mode

 Programmable timer, software, external trigger

 Data transfer

 Programmed I/O interrupt

 Channel configuration

 Gain, channel No

 Digital Input

 Optical isolated input

 Channels

 16 channels

 Opto-isolato

 TLP280-4

 Input range

 5V ~ 24V DC

 Isolation

 1000V channel to channel

 Voltage level

 Low (0V ~ 1.5V), High (5V ~ 24V)

 Input impedance

 3.6 ㏀

 Digital Input

 Optical isolated input

 Channels

 16 channels

 output type

 Darlington TR with common ground

 Output device

 ULN2803A

 Output voltage

 5V ~ 35V

 Sink surrent

 Max. 500 mA/Channel

 Isolation voltage

 2500 Vrms

 Throughput

 10 kHz (100 ㎲)

 Response time

 20 ㎲

 Supported S/W

 Platform

 Windows 2000, Windows XP, Windows 7, Windows 10

 COMI-XMaster Utility Software

 Library : C/C++, C#, Visual Basic, Delphi

 Plenty of example codes



 COMI-XMaster



 ▶ COMI-Xmaster는 보드 구입시 무상으로 제공됩니다.
 ▶ 모션컨트롤러의 전반적인 기능 테스트를 손 쉽게 수행할 수 있도록 하였습니다.
 ▶ DAS제품에도 제공되는 범용 유틸리티로서, 오실로스코프, 스펙트럼분석기, 함수발생기 등의 모듈도 같이 포함되어 있습니다.
 ▶ 수치 및 그래프를 통하여 속도 및 위치에 대한 모니터링 기능을 제공합니다.
 ▶ 화면의 공간 효율성을 위하여 동적 윈도우 확장 방식을 적용였습니다. 따라서 사용자는 필요 시에만 확장하여 표시할 수 있습니다.


 COMI-STT2B : 37 Pin NULL Terminal



 CB-DMS-Ts : Dsub-Dsub 37 Pin Cable





 Connector
