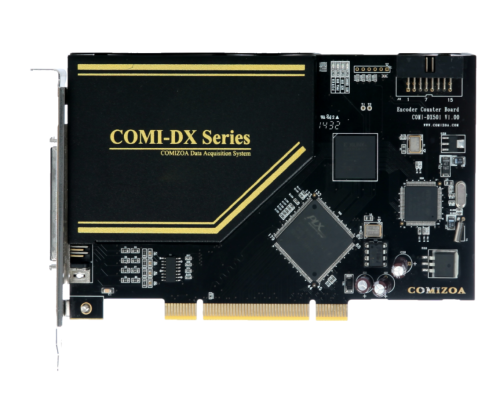

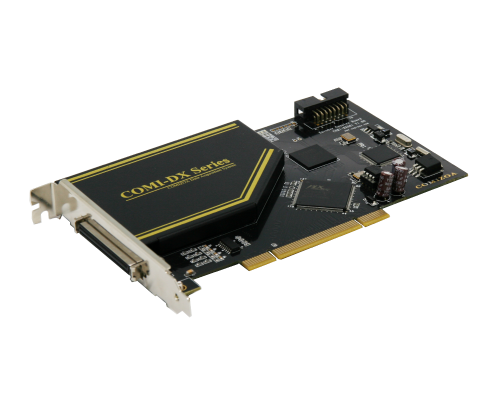

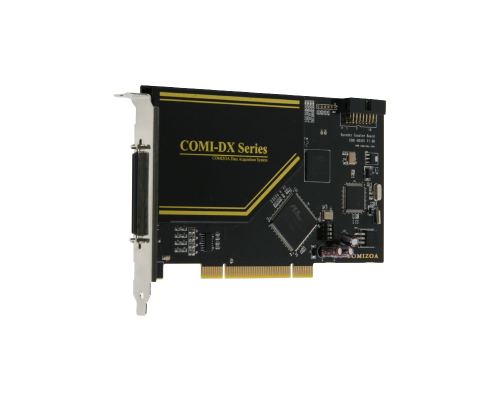

COMI-DX501

4ch Encoder Counter Board


DOWNLOAD
Model S/W Manual H/W Manual Driver Library Ex App Dim
COMI-DX501

 introduction

 · COMI-DX501 은 엔코터 카운터 전용 보드(Encoder Counter Data Acquisition Board) 입니다.


 · 엔코더 입력 채널은 32비트 해상도(resolution)으로 A, B, Z 상을 입력할 수 있다.


 · 점퍼설정에 따라 엔코더 입력 신호는 5V Line Drive와 24V Open Collector, 5V Open Collector 방식을 지원하고 보드 내부 신호와 외부 입력 신호는

   고속 포토커플러를 통해 절연되어 있습니다.


 · 엔코더 신호를 활용할 수 있는 래치(LATCH) 입력과 비교 (CMP) 출력 신호를 제공합니다.


 · 펄스발생기 출력은 사용자의 설정에 따라 주파수, 펄스 폭, 펄스 수 등을 자유롭게 설정하여 출력할 수 있습니다.


 · 디지털 입력은 NPN 타입이고 디지털 출력은 Sink 방식으로 각 내부신호는 포토커플러를 통하여 절연되어 있습니다.



  • INTRODUCTION

     introduction

     · COMI-DX501 은 엔코터 카운터 전용 보드(Encoder Counter Data Acquisition Board) 입니다.


     · 엔코더 입력 채널은 32비트 해상도(resolution)으로 A, B, Z 상을 입력할 수 있다.


     · 점퍼설정에 따라 엔코더 입력 신호는 5V Line Drive와 24V Open Collector, 5V Open Collector 방식을 지원하고 보드 내부 신호와 외부 입력 신호는

       고속 포토커플러를 통해 절연되어 있습니다.


     · 엔코더 신호를 활용할 수 있는 래치(LATCH) 입력과 비교 (CMP) 출력 신호를 제공합니다.


     · 펄스발생기 출력은 사용자의 설정에 따라 주파수, 펄스 폭, 펄스 수 등을 자유롭게 설정하여 출력할 수 있습니다.


     · 디지털 입력은 NPN 타입이고 디지털 출력은 Sink 방식으로 각 내부신호는 포토커플러를 통하여 절연되어 있습니다.



  • SPECIFICATION

     General Specifications

     Encoder Counter Input

     4 channels

     Pulse generator

     4 channels

     LATCH Input

     4 channels

     CMP Output

     4 channels

     Digital Input

     4 channels

     Digitla Output

     4 channels

     Dimenstion

     176mm * 106mm (W x H)

     Encoder Counter

     Channels

     4 channels

     Input type

     Line driver

     Input Impedance

     0.3㏀

     Encoder A/B counter

     32 bit up/down counter

     Encoder Z counter

     32 bit up/down counter

     Pulse Generator

     Channels

     4 channels

     Resolution

     32 bit

     base clock available

     10 ㎒

     Digital Input

     Optical isolated input

     Channels

     4 channels

     Input range

     5V ~ 24V

     Volated level

     Low (0V ~ 1.5V), High (5V ~ 24V)

     Isolation voltage

     1000V

     Input Impedance

     3.6 ㏀

     Digital Output

     Channels

     4 channels

     Output type

     Darlington TR

     Output voltage

     5V ~ 35V

     Sink current

     Max 500mA / channel

     Isolation voltage

     2500 Vrms

     Throughput

     10 kHz (100㎲)

     Response time

     20㎲

     Optical isolated output



  • SUPPORTED S/W

     COMI-XMaster



     ▶ COMI-Xmaster는 보드 구입시 무상으로 제공됩니다.
     ▶ 모션컨트롤러의 전반적인 기능 테스트를 손 쉽게 수행할 수 있도록 하였습니다.
     ▶ DAS제품에도 제공되는 범용 유틸리티로서, 오실로스코프, 스펙트럼분석기, 함수발생기 등의 모듈도 같이 포함되어 있습니다.
     ▶ 수치 및 그래프를 통하여 속도 및 위치에 대한 모니터링 기능을 제공합니다.
     ▶ 화면의 공간 효율성을 위하여 동적 윈도우 확장 방식을 적용였습니다. 따라서 사용자는 필요 시에만 확장하여 표시할 수 있습니다.


  • ACCESSORIES

     Terminal : DXT1



     Cable : CB-EMS-SE





  • CONNECTOR

     Connector
