 introduction

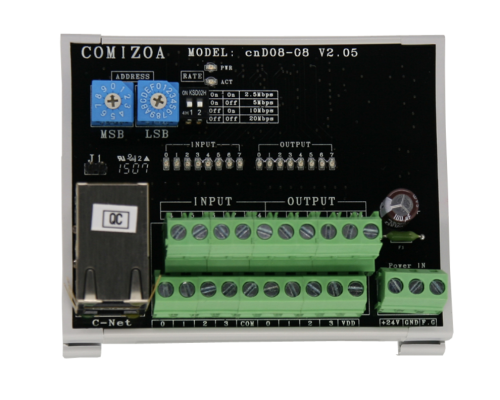

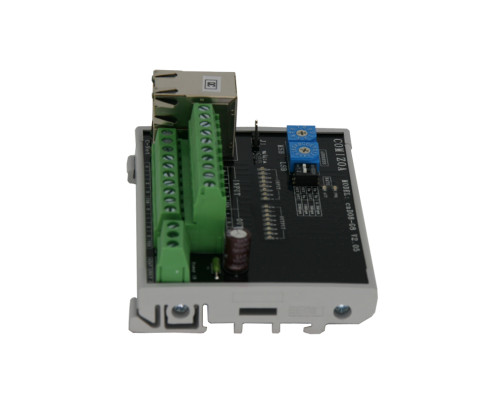

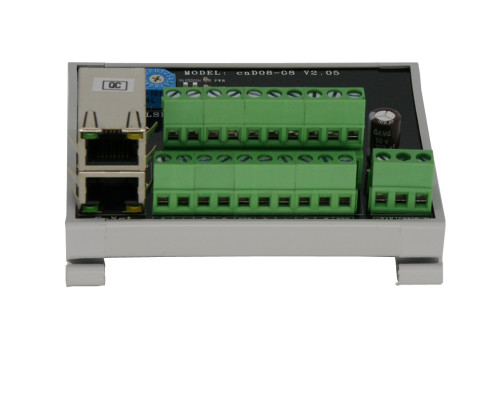

 · cnD08-08은 디지털 입출력 C-NET 슬레이브(Slave) 모듈입니다.

 · 디지털 입력 8채널, 디지털 출력 8채널이 터미널 블록 형태의 스크류(Screw) 단자대로 구성되어 있습니다.

 · 입, 출력 회로는 포토커플러(Photo-Coupler)를 이용하여 절연되어 있어, 외부의 서지(Surge) 또는 정전기 (ESD)의 유입으로 인한 제어회로의 파손을 방지할 수 있습니다.

 · 디지털 출력 회로는 NPN (Sink)방식 FET로 구성되어 있으며, 채널당 0.5A 이내의 부하를 구동할 수 있으며, 과전류에 대한 보호기능이 내장되어 있습니다.

 · 디지털 입력 회로는 NPN(SInk) 방식을 사용할 수 있습니다.

 Gnenral Specifications

 Screw Terminal type

 Power input

 Isolated DC 24V

 Serge protection

 10kV

 Dimension

 95mm * 75mm * 42.5mm

 Over temperature shutdown

 165℃

 Operating temperature

 0℃ ~ 50℃

 Storage temperature

 20℃ ~ 80℃

 Humidity

 5% ~ 85%, non-condensing

 C-NET Slave Module

 C-Net Slave digital I/O module

 Number of digital I/O channels

 Isolated input 8 channels, isolated output 8 channels

 Transmission speed

 2.5Mbps, 5Mbps, 10Mbps, 20Mbps with automatic data flow control

 Serial interface

 Half duplex RS-485 with transformer isolation

 Cable type

 CATS UTP/STP Ethernet cable

 Response time

 20μs

 Isolation voltage

 2500Vrms

 Digital Input

 Input type

 Current sink source type

 Input impedance

 3.6kΩ

 Input range

 DC 0V ~ 24V

 Input level tolerant

 Low (0V ~ 1.5V) / High (5V ~24V)

 Isolation

 1000V channel to channel

 Digital Output

 Output type

 MOSFET with common ground

 Output device

 IPS042G (common ground)

 Output voltage

 Min. 500mA/channel

 Rds(on state resistance)

 Max. 0.5Ω

 throughput

 10kHz(0.1ms)

 Shutdown

 Over current (1.1A Min ~ 2A Max)

 Supported S/W

 Platform

 Windows 2000, Windows XP, Windows 7 , Windows 10

 COMI-XMaster utility Software, COMI-LINK

 Library : C/C++, C#, Visual Basic, Delphi

 Plenty of example codes
