 introduction

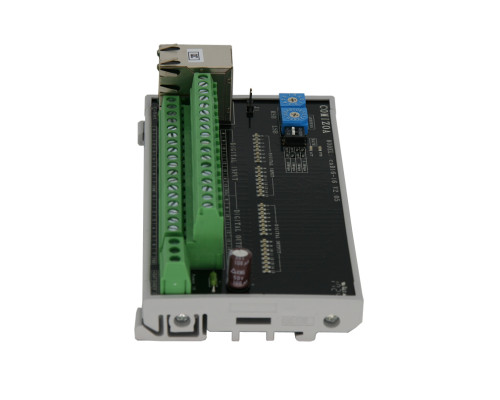

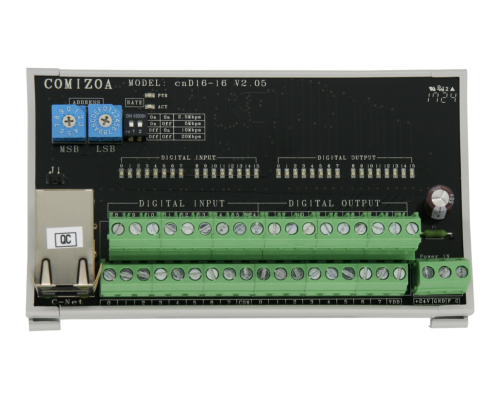

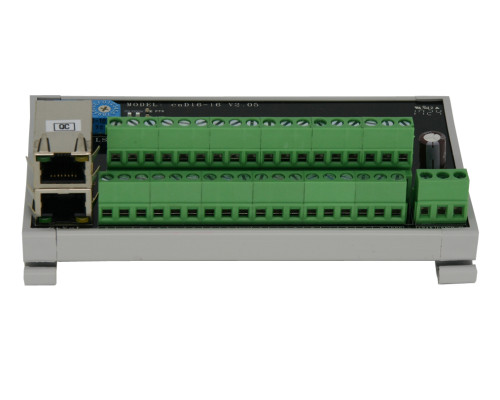

 · cnD16-16은 디지털 입출력 C-NET 슬레이브(Slave) 모듈입니다.

 · 디지털 입력 16채널, 디지털 출력 16채널이 터미널 블록 형태의 스크류(Screw) 단자대로 구성되어 있습니다.

 · 입, 출력 회로는 포토커플러(Photo-Coupler)를 이용하여 절연되어 있어, 외부의 서지(Surge) 또는 정전기(ESD)의 유입으로 인한 제어회로의 파손을 방지할 수 있습니다.

 · 디지털 출력 회로는 NPN(Sink) 방식 FET로 구성되어 있으며, 채널당 0.5A 이내의 부하를 구동할 수 있으며, 과전류에 대한 보호기능이 내장되어 있습니다.

 · 디지털 입력 회로는 NPN(Sink)방식을 사용할 수 있습니다.

 Gnenral Specifications

 Screw Terminal type

 Power input

 Isolated DC 24V

 Serge protection

 10kV

 Dimension

 132mm * 75mm * 42.5mm

 Over temperature shutdown

 165℃

 Operating temperature

 0℃ ~ 50℃

 Storage temperature

 20℃ ~ 80℃

 Humidity

 5% ~ 85%, non-condensing

 C-NET Slave Module

 C-Net Slave digital I/O module

 Number of digital I/O channels

 Isolated input 8 channels, isolated output 8 channels

 Transmission speed

 2.5Mbps, 5Mbps, 10Mbps, 20Mbps with automatic data flow control

 Serial interface

 Half duplex RS-485 with transformer isolation

 Cable type

 CATS UTP/STP Ethernet cable

 Response time

 20μs

 Isolation voltage

 2500Vrms

 Digital Input

 Input type

 Current sink source type

 Input impedance

 3.6kΩ

 Input range

 DC 0V ~ 24V

 Input level tolerant

 Low (0V ~ 1.5V) / High (5V ~24V)

 Isolation

 1000V channel to channel

 Digital Output

 Output type

 MOSFET with common ground

 Output device

 IPS042G (common ground)

 Output voltage

 Min. 500mA/channel

 Rds(on state resistance)

 Max. 0.5Ω

 throughput

 10kHz(0.1ms)

 Shutdown

 Over current (1.1A Min ~ 2A Max)

 Supported S/W

 Platform

 Windows 2000, Windows XP, Windows 7 , Windows 10

 COMI-XMaster utility Software, COMI-LINK

 Library : C/C++, C#, Visual Basic, Delphi

 Plenty of example codes

 COMI-LINK

 ▶ COMI-LINK는 ㈜ 커미조아의 디바이스넷 제어 전용 유틸리티 프로그램으로서 C-NET 구입시 무상으로 제공됩니다.
 ▶ COMI-LINK는 C-NET의 전반적인 기능을 사용할 수 있도록 되어있으며, 별도의 코딩 없이도 장치를 테스트 하는 것이 가능합니다.
 ▶ COMI-LINK 실행 시 장착되어 있는 마스터 디바이스 정보 및 슬레이브 모듈을 검색하여 정보를 트리 구조로 표시합니다.
 ▶ 특정 슬레이브 모듈의 DI/O 모니터링, DO 상태 제어 및 모든 슬레이브 모듈의 DI/O 상태 모니터링, DO 상태 제어 기능을 제공합니다.

 COMI-XMaster

 ▶ COMI-Xmaster는 보드 구입시 무상으로 제공됩니다.
 ▶ 모션컨트롤러의 전반적인 기능 테스트를 손 쉽게 수행할 수 있도록 하였습니다.
 ▶ DAS제품에도 제공되는 범용 유틸리티로서, 오실로스코프, 스펙트럼분석기, 함수발생기 등의 모듈도 같이 포함되어 있습니다.
 ▶ 수치 및 그래프를 통하여 속도 및 위치에 대한 모니터링 기능을 제공합니다.
 ▶ 화면의 공간 효율성을 위하여 동적 윈도우 확장 방식을 적용였습니다. 따라서 사용자는 필요 시에만 확장하여 표시할 수 있습니다.
