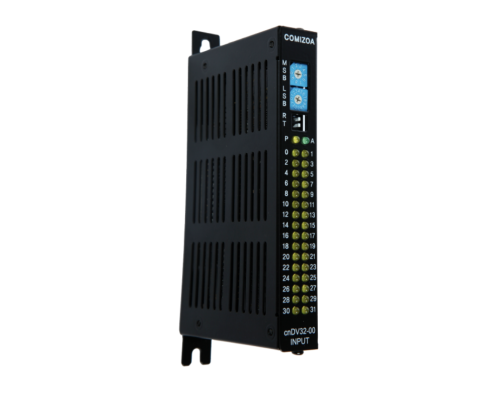

cnDV32-00
32ch Digital Input Module
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DOWNLOAD | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Model | S/W Manual | H/W Manual | Driver | Library | Ex | App | Dim | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| cnDV32-00 |
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
introduction |
· cnDV32-00은 디지털 입력 C-NET 슬레이브(Slave) 모듈입니다. · 디지털 입력 32채널이 50Pin D-Sub 커넥터로 연결할 수 있도록 구성되어 있습니다. · 결선 커넥터가 후면에 구성되어 있어, 전장 작업 시 케이블이 보이지 않는 구조로 구성할 수 있습니다. · 입, 출력 회로는 포토커플러(Photo-Coupler)를 이용하여 절연되어 있어, 외부의 서지(Surge) 또는 정전기(ESD)의 유입으로 인한 제어회로의 파손을 방지할 수 있습니다. · 디지털 입력 회로는 NPN (Sink) 방식을 사용할 수 있습니다. |
General Specifications |
|

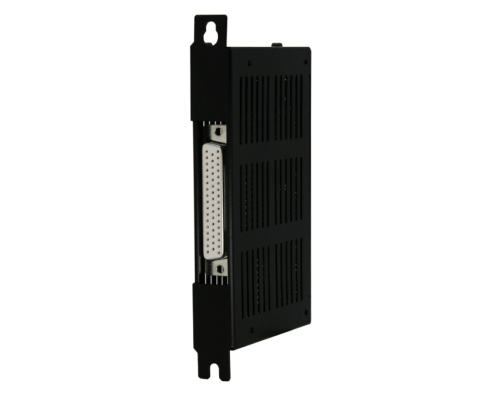

D-sub 37 pin type |
|
Power input |
Isolated DC 24V |
Serge protection |
10kV |
Dimension |
20mm * 134mm * 76mm |
Over temperature shutdown |
165℃ |
Operating temperature |
0℃ ~ 50℃ |
Storage temperature |
20℃ ~ 80℃ |
Humidity |
5% ~ 85%, non-condensing |
C-NET Slave Module |
|
C-NEt Slave digital I/O module |
|
Number of digital I/O channels |
Isolated input 32 channels |
Transmission speed |
2.5Mbps, 5Mbps, 10Mbps, 20Mbps with automatic data flow control |
Serial interface |
Half duplex RS-485 with transformer isolation |
Cable type |
CATS UTP/STP Ethernet cable |
Response time |
20㎲ |
Isolation voltage |
2500Vrms |
Digital Input |
|
Input type |
Current sink source type |
Input impedance |
3.6㏀ |
Input range |
DC 0V ~ 24V |
Input level tolerant |
Low (0V ~ 1.5V) / High (5V ~ 24V) |
Isolation |
1000V channel to channel |
Supported S/W |
|
Platform | Windows 2000, Windows XP, Windows 7, Windows 10 |
COMI-XMaster Utility software, COMI-LINK |
|
Library : C/C++, C#, Visual basic, Delphi |
|
Plenty of example codes |
|
COMI-LINK |
|
▶ COMI-LINK는 ㈜ 커미조아의 디바이스넷 제어 전용 유틸리티 프로그램으로서 C-NET 구입시 무상으로 제공됩니다. |
COMI-XMaster |
|
▶ COMI-Xmaster는 보드 구입시 무상으로 제공됩니다. |

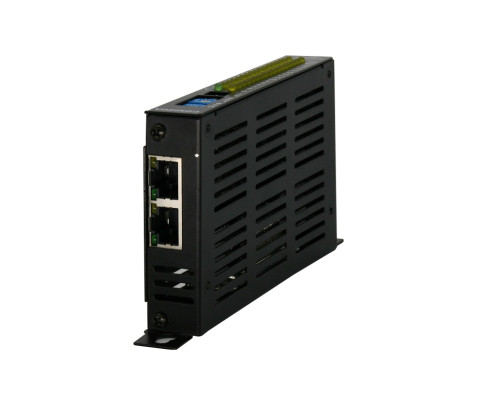

Cable : Category 5 / STP (Shielded Twisted-Pair) Connector : RJ-45 Connector |
|
Connector |
|
