커미조아

|

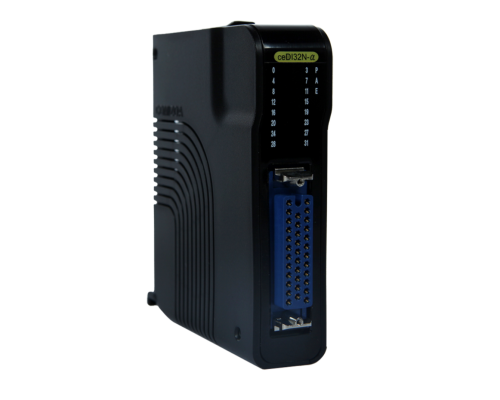

aNS-DI32N
32ch NPN Digital Input Module
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DOWNLOAD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Model | S/W Manual | H/W Manual | Driver | Library | Ex | App | Dim | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| aNS-DI32N |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
introduction |
· aNS-DI32N 은 (주)커미조아의 Network 기반 제어기의 Slave 모듈 중 하나로 32 채널의 Digital Input 을 제공합니다. · 내부 제어신호는 전기적으로 절연되어 있으며, NPN(Sink) Type 접점으로 설계되어 있습니다. |
General Specifications |
|
Install |
AllNEt backplane |
Power cunsumption |
60 mA type. 90 mA Max |
Serge protection |
10 kV |
Connector |
MR-34RFA |
Over current shutdown |
5 A |
Dimension |
80 mm * 100 mm * 27 mm |
Digital Input |
|
Number of channels |
Isolated 32 channels |
Input type |
Current sink type |
Input range |
DC 0V ~ 24V |
Input current |
Min. 3.6mA / channel |
Input level to tolerant |
Low (0V ~ 1.5V), High (5V ~ 24V) |
Isolation |
1000V channel to channel |
Input impedance |
6.6 ㏀ |
Supported S/W |
|
Platform |
Windows 2000, Windows XP, Windows 7, Windows 10 |
Plenty of example codes |
|
MADIC |
|
▶ MADIC은 Compact Ethernet IP인 cEIP를 통합 컨트롤하기 위하여 제공하는 어플리케이션입니다. |
AllNet back Plane |
|
AllNet PWR |
|
Cable : Category 5 / STP (Shielded Twisted-Pair) Connector : RJ-45 Connector |
|
Connector |
|
