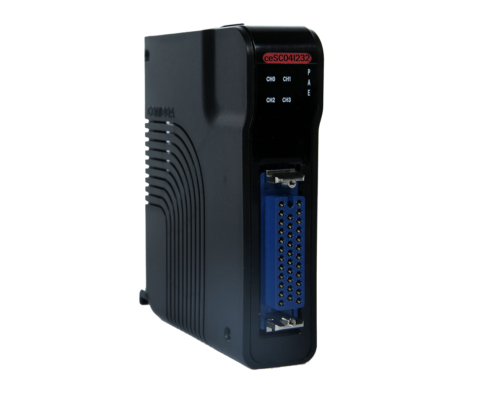

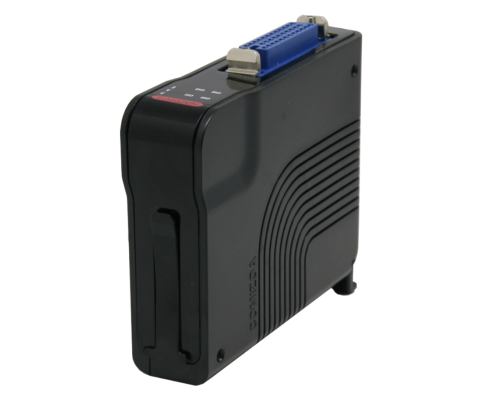

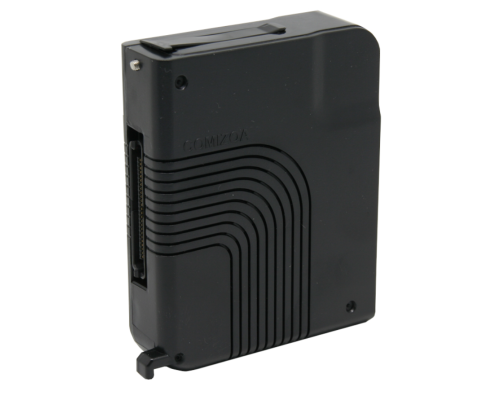

aNS-SC04I232
4ch RS232 Serial Module
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DOWNLOAD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Model | S/W Manual | H/W Manual | Driver | Library | Ex | App | Dim | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| aNS-SC04I232 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
introduction |
· aNS-SC04I232는 4채널 RS232 시리얼 통신 AllNET 슬레이브 모듈입니다. · 통신 포트는 내부 제어신호와 전기적으로 절연되어 있습니다. |
General Specifications |
|
Install |
AllNet Backplane |
Power consumption |
40mA type. 60mA Max. |
Serge protection |
10 kV |
Connector |
MR-34RFA |
Over current shutdown |
5A |
Dimension |
80mm * 100mm * 27mm |
Serial Communication |
|
Num of channels |
Isolated 4 channels |
Protocol |
RS232 |
Baud rate |
2400bps ~ 38400bps (optional 115200) |
FIFO |
64 byte TX / 64 byte RX |
Isolated | 1000V channel to channel |
Isolation voltage | 2500Vrms |
Supported S/W |
|
Platform |
Window 2000, Window XP, Window 7, Window 10 |
Plenty of example codes |
|
MEDIC |
|
▶ MADIC은 Compact Ethernet IP인 cEIP를 통합 컨트롤하기 위하여 제공하는 어플리케이션입니다. |
AllNet back Plane |
|
AllNet PWR |
|
Cable : Category 5 / STP (Shielded Twisted-Pair) Connector : RJ-45 Connector |
|
Conector |
|
