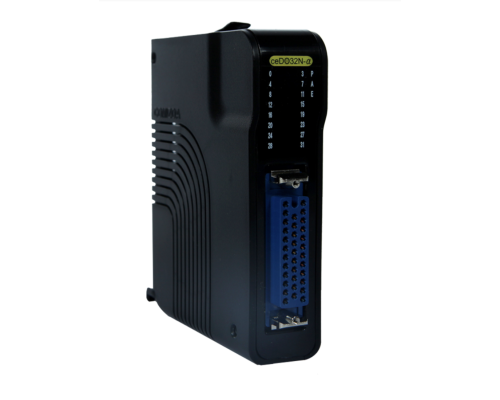

aNS-DO32N
32ch NPN Digital Output Module
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DOWNLOAD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Model | S/W Manual | H/W Manual | Driver | Library | Ex | App | Dim | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| aNS-DO32N |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
introduction |
· aNS-DO32N 은 (주)커미조아의 Network 기반 제어기의 Slave 모듈 중 하나로 32 채널의 Digital Output 을 제공합니다 · 내부 제어신호는 전기적으로 절연되어 있으며, NPN(Sink) type 접점으로 설계되어 있습니다. |
Genenral Specifications |
|
Install |
AllNet Backplane |
Power consumption |
50 mA type. 80 mA Max |
Serge protection |
10 kV |
Connector |
MR-34RFA |
Over current shutdown |
5A |
Dimension |
80 mm * 100 mm * 27 mm |
Digital Output |
|
Number of channels |
Isolated 32 channels |
Output type |
MOSFET with common ground (NPN) |
Output voltage |
Min. 5V ~ Max. 35V |
Sink current |
Max. 500 mA / chennl |
Rds (on state resistance) |
Max. 500 mΩ |
Throughput |
10 kHz (0.1 ms) |
Overload shutdown |
1.1 A Min ~ 2A Max |
Supported S/W |
|
Platform |
Window 2000, Window XP, Window 7, Window 10 |
Plenty of example codes |
|
MADIC |
|
▶ MADIC은 Compact Ethernet IP인 cEIP를 통합 컨트롤하기 위하여 제공하는 어플리케이션입니다. |
AllNet back Plane |
|
AllNet PWR |
|
Cable : Category 5 / STP (Shielded Twisted-Pair) Connector : RJ-45 Connector |
|
Connector |
|
