aNS-AI04T

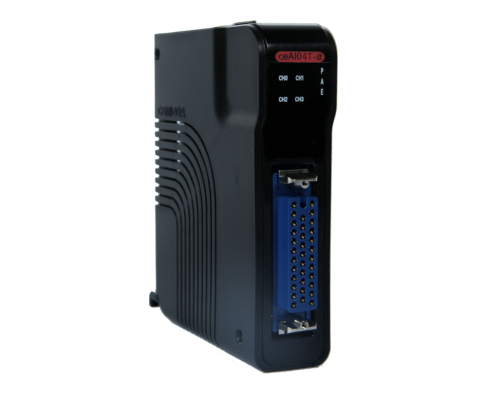

4ch Thermocouple Sensor Input Module
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DOWNLOAD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Model | S/W Manual | H/W Manual | Driver | Library | Ex | App | Dim | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| aNS-AI04T |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
introduction |
· aNS-AI04T은 네트워크 기반 제어기의 4채널 Thermocouple 센서 입력 AllNet 슬레이브 모듈입니다. · 각 채널은 B-, J-, E-, K-, N-, R-, S- 그리고 T-Type Thermocouple 센서 입력을 받을 수 있습니다. |
General Specifications |
|
Install |
AllNet backplane |
Power consumption |
40 mA type. 55 mA Max |
Serge protection |
10 kV |
Connector |
MR-34RFA |
Over current shutdown |
5A |
Dimension |
80 mm * 100 mm * 27 mm |
Analog Input |
|
Number of channels |
4 channels |
Isolation |
I/O to Logic : Photo coupler isolation |
AD resolution |
24bit (0 ~16777215) |
Sensor type |
B-, J-, E-, K-, N-, R-, S- & T-Type Thermocouple Type |
Supported S/W |
|
Platform |
Windows 2000, Windows XP, Windows 7, Windows 10 |
Plenty of example codes |
|
MADIC |
|
▶ MADIC은 Compact Ethernet IP인 cEIP를 통합 컨트롤하기 위하여 제공하는 어플리케이션입니다. |
AllNet back Plane |
|
AllNet PWR |
|
Cable : Category 5 / STP (Shielded Twisted-Pair) Connector : RJ-45 Connector |
|
Conector |
|
