ceNM-PENode master Module |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DOWNLOAD | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Model | S/W Manual | H/W Manual | Driver | Library | Ex | App | Dim | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ceNM-PE |
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
introduction |

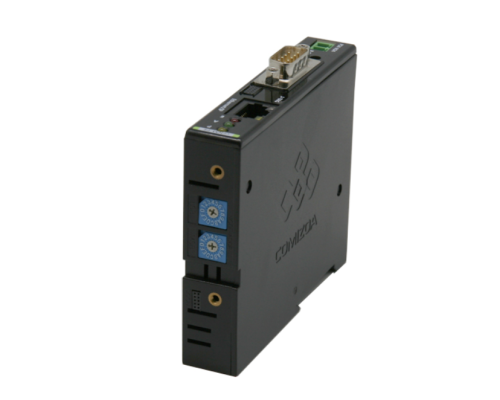

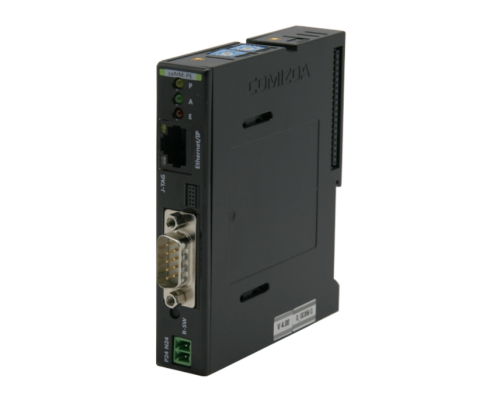

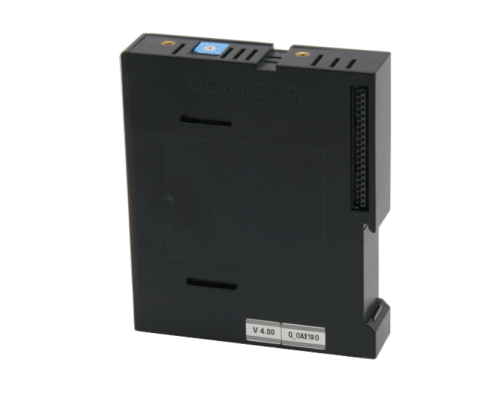

· ceNM-PE는 커미조아의 필드버스 제품인 임베디드형 cEIP 노드 마스터(Embeded Node master) 모듈입니다. · DSP 기반의 임베디드 컨트롤러(Embeded Controller)가 내장되어 있으며, 프로그램을 구성할 수 있는 라이브러리를 제공하여 독립형 제어기로 사용할 수 있습니다. · 이더넷(Ethernet) 통신포트와 함께 RS-232 시리얼 포트가 내장되어 있습니다. · 1개의 노드 마스터에 최대 9개의 슬레이브(Slave) 모듈을 연결할 수 있으며, Stack 형태로 설계되어 설치공간을 효율적으로 활용할 수 있습니다 |
General Specifications |
|
Dimension |
85mm * 100mm * 20mm (W x H x D) |
Power cunsumption |
100mA type. 120mA Max |
Main power fuse |
7A |
Serge protection |
10kV |
Connector |
D-Sub 9 Pin male R/A type (MD03-09M-7. 2-0) |
Over current shutdown |
5A |
Overating temperature |
0℃ ~ 50℃ |
Storage temperature |
-20℃ ~ 80℃ |
Memory |
|
SDRAM memory |
4meg * 16 * 4 banks |
Flash memory |
1024K *16 bit |
Ethernet |
W5100 |
Rotary S/W for IP settings |
|
Expansion bus |
|
Interrupt |
|
Ethernet(W5100) INT |
DSP INT4 |
UART (16C550) INT |
DSP INT5 |
Expansion bus |
DSP INT6 |
GPIO |
|
Activity LED control |
DSP GPIO (TOUT0) |
Error LED control |
DSP GPIO (TOUT1) |
DSP (Digital signal processor) |
|
TI TMS320C6711 32bit DSP(Digital Signal Processor) |
|
Hardware support for IEEE-1149.1(JTAG) |
|
10/100 Mbps Ethernet |
RJ-45 |
1 UART (RS-232 port) |
D-Sub 9P |
4Kbyte program cashe |
|
4Kbyte data cashe |
|
64Kbyte cashe(flexible data/assign a program) |
|
32bit universal timer |
|
Supports 200 MHz clock speed |
|
Supports up to 1500 MFLOPS |
|
Supported S/W |
|
Platform | Windows 2000, Windows XP, WIndows 7, Windows 10 |
COMI-XMaster Utility software |
|
cePowerFlasher |
|
cEIP DIO manager |
|
Library : C/C++, C#, Visual Basic, Delphi |
|
Plenty of example codes |
|
Madic |
|
▶ MADIC은 Compact Ethernet IP인 cEIP를 통합 컨트롤하기 위하여 제공하는 어플리케이션입니다. |
COMI-XMaster |
|
▶ COMI-Xmaster는 보드 구입시 무상으로 제공됩니다. ▶ 수치 및 그래프를 통하여 속도 및 위치에 대한 모니터링 기능을 제공합니다. |
Cable : Category 5 / STP (Shielded Twisted-Pair) Connector : RJ-45 Connector |
|
Connector |
|
