제품소개

> Node-Slave module

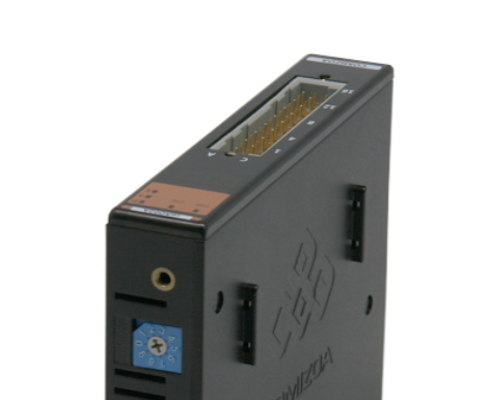

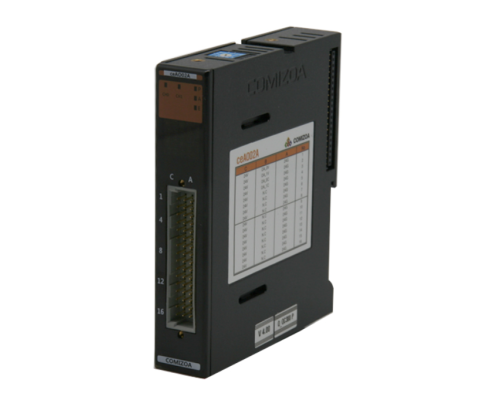

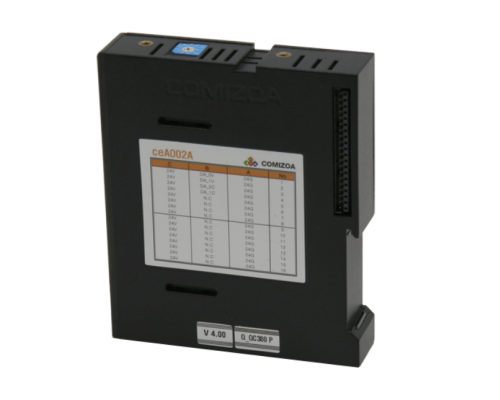

ceAO02A

2ch Analog Voltage Output Module


DOWNLOAD
Model S/W Manual H/W Manual Driver Library Ex App Dim
ceAO02A

 introduction

 · ceAO02A는 2채널 16비트 아날로그 전압 출력 cEIP 슬레이브(Slave) 모듈입니다.


 · 각 채널은 ±10(V)의 전압를 출력할 수 있습니다.



 General Specifications

 install

 Industrial DIN rail

 Power consumption

 80mA type. 100mA Max

 Serge protection

 10kV

 Connector

 ERNI 48 pin (PCN 10A-48P-2.54DS)

 Over current shutdown

 5A

 Dimension

 85mm * 100mm * 20mm

 Analog Output

 Number of channels

 2 channels single ended, non-isolation between channel

 Isolation

 Analog to digital isolated by photo-coupler

 D/A resolution (voltage)

 16 bit

 D/A resolution (current)

 15 bit

 voltage output range

 -10V ~ +10V

 Supported S/W

 Platform

 Windows 2000, Windows XP, Windows 7, Windows 10

 COMI-Xmaster Utility software

 cEIp DA Manager

 Plenty of example codes



 Madic



 ▶ MADIC은 Compact Ethernet IP인 cEIP를 통합 컨트롤하기 위하여 제공하는 어플리케이션입니다.
 ▶ MADIC에는 모션, DIO, AIO, Counter 등을 컨트롤하기 편리하며, 현재 모듈의 상태 정보를 확인할 수 있습니다.
 ▶ MADIC은 Tree형식으로 현재 연결된 노드와 하위 모듈을 표시합니다.
 ▶ 기존 MotionBuilder처럼 MADIC은 Compact된 모듈들을 관리 및 컨트롤 하실 수 있습니다.

 COMI-XMaster




 ▶ COMI-Xmaster는 보드 구입시 무상으로 제공됩니다.
 ▶ 모션컨트롤러의 전반적인 기능 테스트를 손 쉽게 수행할 수 있도록 하였습니다.
 ▶ DAS제품에도 제공되는 범용 유틸리티로서, 오실로스코프, 스펙트럼분석기, 함수발생기 등의 모듈도 같이 포함되어 있습니다.

 ▶ 수치 및 그래프를 통하여 속도 및 위치에 대한 모니터링 기능을 제공합니다.
 ▶ 화면의 공간 효율성을 위하여 동적 윈도우 확장 방식을 적용였습니다. 따라서 사용자는 필요 시에만 확장하여 표시할 수 있습니다.



 CB-EMS-CEIP




 Connector





  • INTRODUCTION

     introduction

     · ceAO02A는 2채널 16비트 아날로그 전압 출력 cEIP 슬레이브(Slave) 모듈입니다.


     · 각 채널은 ±10(V)의 전압를 출력할 수 있습니다.



  • SPECIFICATION

     General Specifications

     install

     Industrial DIN rail

     Power consumption

     80mA type. 100mA Max

     Serge protection

     10kV

     Connector

     ERNI 48 pin (PCN 10A-48P-2.54DS)

     Over current shutdown

     5A

     Dimension

     85mm * 100mm * 20mm

     Analog Output

     Number of channels

     2 channels single ended, non-isolation between channel

     Isolation

     Analog to digital isolated by photo-coupler

     D/A resolution (voltage)

     16 bit

     D/A resolution (current)

     15 bit

     voltage output range

     -10V ~ +10V

     Supported S/W

     Platform

     Windows 2000, Windows XP, Windows 7, Windows 10

     COMI-Xmaster Utility software

     cEIp DA Manager

     Plenty of example codes



  • SUPPORTED S/W

     Madic



     ▶ MADIC은 Compact Ethernet IP인 cEIP를 통합 컨트롤하기 위하여 제공하는 어플리케이션입니다.
     ▶ MADIC에는 모션, DIO, AIO, Counter 등을 컨트롤하기 편리하며, 현재 모듈의 상태 정보를 확인할 수 있습니다.
     ▶ MADIC은 Tree형식으로 현재 연결된 노드와 하위 모듈을 표시합니다.
     ▶ 기존 MotionBuilder처럼 MADIC은 Compact된 모듈들을 관리 및 컨트롤 하실 수 있습니다.

     COMI-XMaster




     ▶ COMI-Xmaster는 보드 구입시 무상으로 제공됩니다.
     ▶ 모션컨트롤러의 전반적인 기능 테스트를 손 쉽게 수행할 수 있도록 하였습니다.
     ▶ DAS제품에도 제공되는 범용 유틸리티로서, 오실로스코프, 스펙트럼분석기, 함수발생기 등의 모듈도 같이 포함되어 있습니다.

     ▶ 수치 및 그래프를 통하여 속도 및 위치에 대한 모니터링 기능을 제공합니다.
     ▶ 화면의 공간 효율성을 위하여 동적 윈도우 확장 방식을 적용였습니다. 따라서 사용자는 필요 시에만 확장하여 표시할 수 있습니다.



  • ACCESSORIES

     CB-EMS-CEIP




  • CONNECTOR

     Connector
