| ceAI04R |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
introduction |

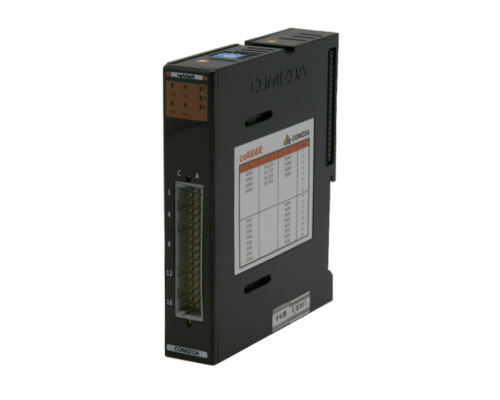

· ceAI04R은 커미조아의 network 기반 제어기의 4채널 RTD 센서 입력 모듈입니다. · 각 채널은 PT100과 PT1000 모두를 지원하며, 2선식과 3선식 입력을 받을 수 있습니다. |
General Specification |
|
Dimension |
85 * 100 * 20 (mm) |
Install |
Industrial DIN rail |
Power consumption |
40 mA Typ. (24V DC) |
55 mA Max. (24V DC) |
|
Surge Protection Connector | 10 kV |
ERNI 48 pin (PCN10A-48P-2.54DS) |
|
Over current shutdown |
5A |
Analog Input Specification |
|
Number of Inputs |
4 inputs |
Input type |
2- and 3-wire RTD sensor input |
Isolation |
I/O to Logic : Photo-coupler (Viso = 3,000 Vrms) |
AD resolution |
24 bit |
Sensor type |
PT1000 and PT100 |
Supported S/W |
|
Platform | Windows 2000, windows XP, Windows 7, WIndows 10 |
COMI-XMaster Utility software |
|
Plenty of example codes |
|
Madic |
|
▶ MADIC은 Compact Ethernet IP인 cEIP를 통합 컨트롤하기 위하여 제공하는 어플리케이션입니다. |
COMI-XMaster |
|
▶ COMI-Xmaster는 보드 구입시 무상으로 제공됩니다. ▶ 수치 및 그래프를 통하여 속도 및 위치에 대한 모니터링 기능을 제공합니다. |
CB-EMS-CEIP |
|
Connector |
|
