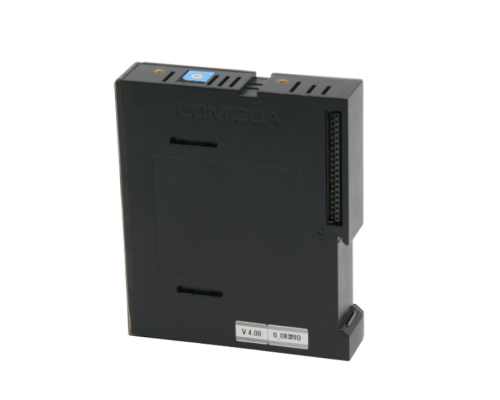

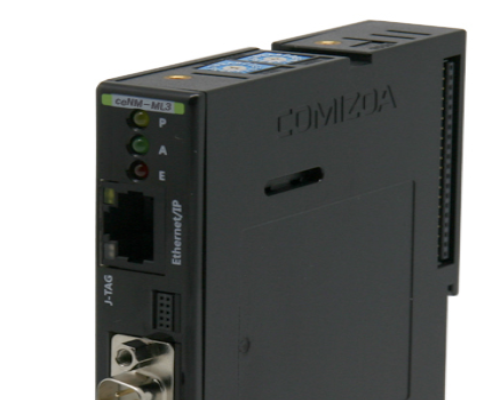

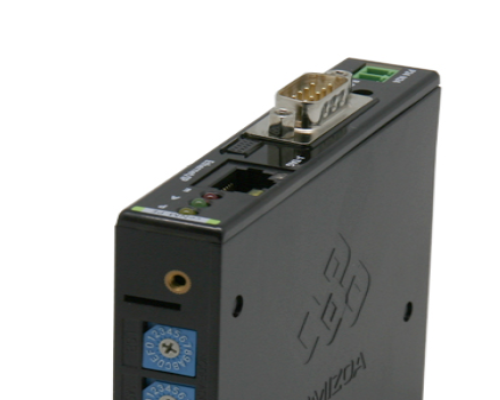

ceNM-ML3Node Master Module |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DOWNLOAD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Model | S/W Manual | H/W Manual | Driver | Library | Ex | App | Dim | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ceNM-ML3 |
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
introduction |
· ceNM-ML3는 cEIP 를 MECHATROLINK-Ⅲ (YASKAWA의 모션제어 네트워크)에 연결, 사용할 수 있도록 하는 노드 마스터(Node Master) 모듈입니다. · 동일한 슬레이브(Slave) 모듈 및 백플레인(BackPlane)에 연결하므로, 노드마스터만 변경하여 다양한 네트워크 방식에 대응할 수 있습니다. |
General Specifications |
|
Dimension |
85mm * 100mm * 20mm (W x H x D) |
Power Consumption |
75mA typ. 90mA Max |
Main Power Fuse |
7 A |
Surge Protection |
10 kV |
Over-current shutdown |
5 A |
Node Management and Ethernet Communication |
|
Transmission Speed |
10 Mbps (RS-485 Physical Layer Technology) |
Transmission Cycle |
1 ms |
Bit Rate / Number of Bits |
17 / 32 |
Maximum Transmission Distance |
50 m (Using 100m Repeater) |
Minimum Distance |
50 cm |
Connector |
USB type A, Exclusive Shielded twisted-pair cable (STP) (CI : 130 Ω) |
Cable |
Shielded twisted-pair cable (TIA/EIA-568B CAT 5e or more) |
Connection Type |
Cascade type |
Cyclic/Even Driven Communication |
Cyclic Communication |
Number of Nodes |
Max. 16 nodes |
COMI-IDE |
|
▶ COMI-IDE 는 커미조아 제품 구입 시 무상으로 제공됩니다. |
Mechatrolink-Ⅲ 통신용 Cable |
|
Connector |
|
