 introduction

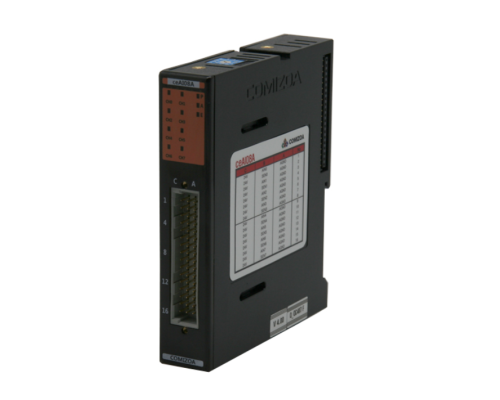

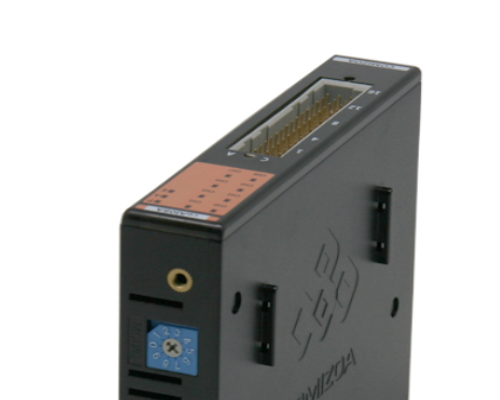

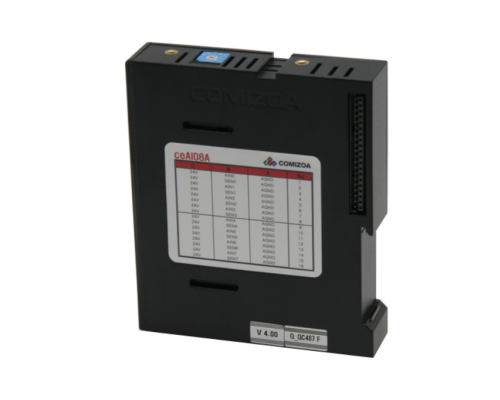

 · ceAI08A 는 8채널 13 비트 아날로그 입력 cEIP 슬레이브 (Slave) 모듈입니다.

 · 각 채널에는 최대 ±10(V)의 전압 또는 0~20mA의 전류를 입력할 수 있습니다.

 General Specifications

 install

 Industrial DIN rail

 Power consumption

 80mA type. 100mA Max

 serge protection

 10kV

 Connector

 ERNI 48 pin (PCN 10A - 48P - 2.54DS)

 Over current shutdown

 5A

 Dimension

 85mm * 100mm * 20mm

 Analog Input

 Number of channels

 Single-ended 8 channels, non-isolated between channel

 Isolation

 Analog to Digital isolated by photo-coupler

 AD resolution

 12 bit plus sign-bit (-4096 ~ 4095)

 Voltage input ragne

 ±10V, 5V, 2.5V, 0V ~ 10V, 0V ~ 5V, 1V ~ 5V

 Current input range

 0mA ~ 20mA, 4mA ~ 20mA

 Supported S/W

 Platform

 COMI-XMaster Utility Software

 cEIP AD Manager

 Plenty of example codes

 Madic

 ▶ MADIC은 Compact Ethernet IP인 cEIP를 통합 컨트롤하기 위하여 제공하는 어플리케이션입니다.
 ▶ MADIC에는 모션, DIO, AIO, Counter 등을 컨트롤하기 편리하며, 현재 모듈의 상태 정보를 확인할 수 있습니다.
 ▶ MADIC은 Tree형식으로 현재 연결된 노드와 하위 모듈을 표시합니다.
 ▶ 기존 MotionBuilder처럼 MADIC은 Compact된 모듈들을 관리 및 컨트롤 하실 수 있습니다.

 COMI-XMaster

 ▶ COMI-Xmaster는 보드 구입시 무상으로 제공됩니다.
 ▶ 모션컨트롤러의 전반적인 기능 테스트를 손 쉽게 수행할 수 있도록 하였습니다.
 ▶ DAS제품에도 제공되는 범용 유틸리티로서, 오실로스코프, 스펙트럼분석기, 함수발생기 등의 모듈도 같이 포함되어 있습니다.

 ▶ 수치 및 그래프를 통하여 속도 및 위치에 대한 모니터링 기능을 제공합니다.
 ▶ 화면의 공간 효율성을 위하여 동적 윈도우 확장 방식을 적용였습니다. 따라서 사용자는 필요 시에만 확장하여 표시할 수 있습니다.

 Connector
