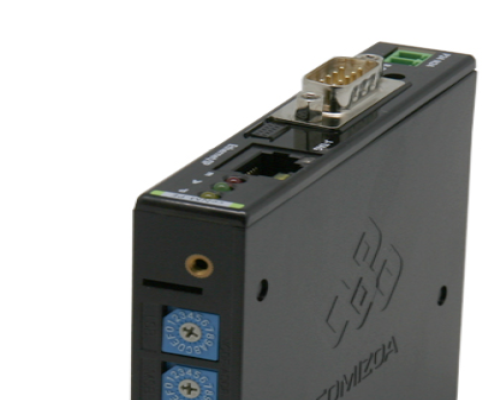

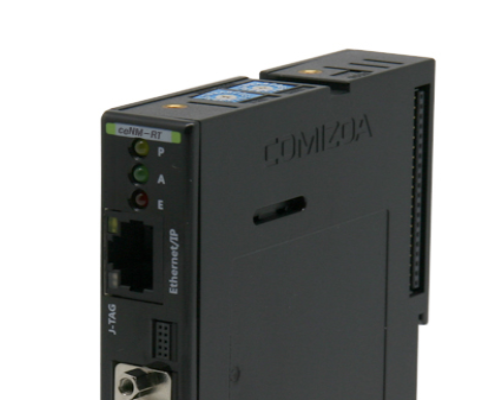

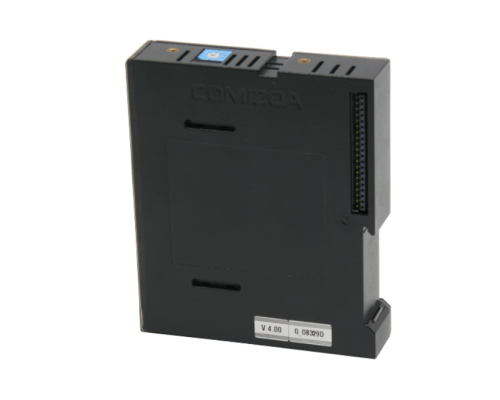

ceNM-RTNode Master Module |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DOWNLOAD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Model | S/W Manual | H/W Manual | Driver | Library | Ex | App | Dim | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ceNM-RT |
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
introduction |
· ceNM-RT는 cEIP 시스템을 RTEX(Panasonic의 모션제어 네트워크) 에 연결 사용할 수 있도록 하는 노드 마스터(Node Master) 모듈입니다. · 동일한 슬레이브(Slave) 모듈 및 백플레인(Backplane)에 연결되므로, 노드마스터만 변경하여 다양한 네트워크 방식에 대응할 수 있습니다. |
General Specifications |
|
Dimension |
85mm * 100mm * 20mm (W x H x D) |
Power Consumption |
75 mA typ. 90mA Max |
Main Power Fuse |
7 A |
Surge Protection |
10 kV |
Over-current Shutdown |
5 A |
Node Management and Ethernet Communication |
|
Transmission Speed |
100 Mbps |
Transmission Cycle |
1 ms |
Maximum transmission Distance |
60 m |
Maximum Cable Length |
200 m |
Connector |
RJ-45 8P Ethernet connector |
Cable |
Shielded twisted-pair cable (TIA/EIA-568B CAT 5e more) |
Connection Type |
Ring |
Protocol |
Real Time Express (Panasonic Field Network Standard Protocol) |
Noise Immunity |
2.5 kV over, IEC61000-4-4 compliant |
Number of nodes |
Max. 16 nodes |
COMI-IDE |
|
▶ COMI-IDE 는 커미조아 제품 구입 시 무상으로 제공됩니다. |
Cable : Category 5 / STP (Shielded Twisted-Pair) Connector : RJ-45 Connector |
|
Connector |
|
