ceSC04I232 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DOWNLOAD | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Model | S/W Manual | H/W Manual | Driver | Library | Ex | App | Dim | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

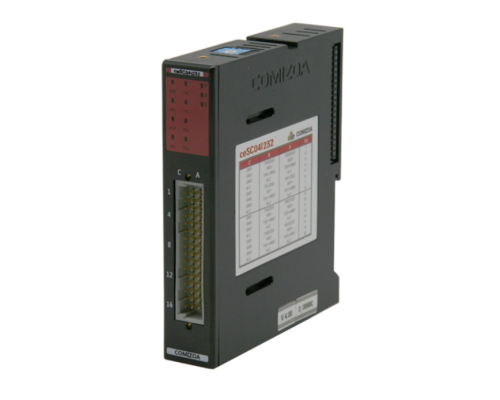

| ceSC04I232 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
introduction |
· ceSC04I232 는 커미조아의 network 기반 제어기의 4채널 절연형 RS232 시리얼 통신 모듈입니다. · Photocoupler를 이용하여 절연되어 있기 때문에, 통신라인이 전체 시스템 주는 영향을 최소화 할 수있습니다. |
General Specification |
|
Dimension |
85 * 100 * 20 (mm) |
Install |
Industrial DIN rail |
Power consimption |
60mA Typ. (24V DC) |
75mA Max. (24V DC) |
|
Serge Protection Connector |
10 kV |
ERNI 48 pin (PCN10A-48P-2.54DS) |
|
Over current shutdown |
5 A |
Serial Communication Specification |
|
Number of channels |
Isolated 4 channels (common between channels) |
Protocol |
RS232 |
Baud-rate |
2400 ~ 38400 bps (optional 115200) |
FIFO |
64-byte transmit / 64-byte receive |
Supported S/W | |
Platform | Windows 2000, Wijndows XP, Windows 7, Windows 10 |
COMI-XMaster Utility software | |
Plenty of example codes | |
Madic |
|
▶ MADIC은 Compact Ethernet IP인 cEIP를 통합 컨트롤하기 위하여 제공하는 어플리케이션입니다. |
COMI-XMaster |
|
▶ COMI-Xmaster는 보드 구입시 무상으로 제공됩니다. ▶ 수치 및 그래프를 통하여 속도 및 위치에 대한 모니터링 기능을 제공합니다. |

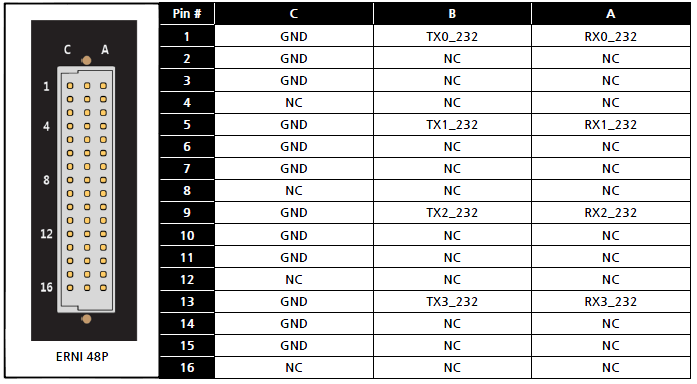

CB-EMS-CEIP (for SC04A) |
|
Connector |
|
