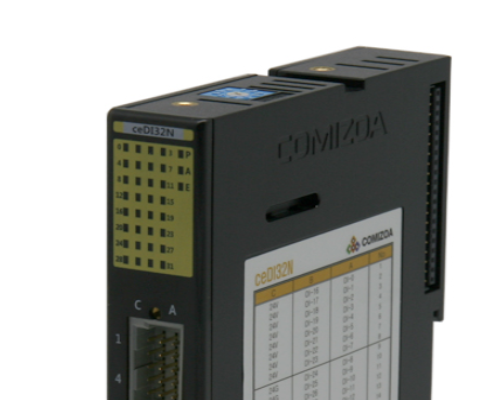

ceDI32N32ch NPN Digital Input Module |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DOWNLOAD | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Model | S/W Manual | H/W Manual | Driver | Library | Ex | App | Dim | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ceDI32N |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
introduction |
· ceDI32N 은 32 채널 디지털 입력 전용 cEIP 슬레이브(Slave) 모듈입니다. · 내부 제어신호는 전기적으로 절연되어 있으며 NPN(Sink) Type 접점으로 설계되어 있습니다. |
General Specifications |
|
Install |
Industrial DIN rail |
Power consumption |
20mA Type. 30mA Max |
Serge protection |
10kV |
Connector |
ERNI 48 pin (PCN 10A-48P-2.54DS) |
Over current shutdown |
5A |
Dimension |
85mm * 100mm * 20mm |
Digital Input |
|
number of channels |
Isolated 32 channels |
Input type |
Current sink type |
Input range |
DC 0V ~ 24V |
input current |
Min. 3.6mA/channel |
Input level solerant |
Low (0V ~ 1.5V), High (5V ~ 24V) |
Isolation |
1000V channel to channel |
Input impedance |
6.6 ㏀ |
Supported S/W |
COMI-XMaster Utility Software |
cEIP DIO Manager |
Plenty of example codes |
Madic |
|
▶ MADIC은 Compact Ethernet IP인 cEIP를 통합 컨트롤하기 위하여 제공하는 어플리케이션입니다. |
COMI-XMaster |
|
▶ COMI-Xmaster는 보드 구입시 무상으로 제공됩니다. ▶ 수치 및 그래프를 통하여 속도 및 위치에 대한 모니터링 기능을 제공합니다. |
CB-DMS-CEIP |
|
Connector |
|
