커미조아

|

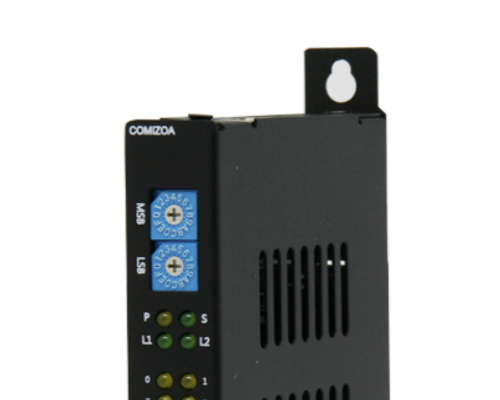

EVS-DI32N
32ch NPN Digital Input Module
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DOWNLOAD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Model | S/W Manual | H/W Manual | Driver | Library | Ex | App | Dim | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EVS-DI32N |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
introduction |
· EVS-DI32N은 커미조아의 이더켓(EtherCAT) 기반 제어기인 EVS 시리즈의 32채널 NPN 디지털 입력 슬레이브(Slave) 모듈입니다. · 디지털 입력 회로는 NPN 방식으로 내부 제어 신호와 외부 입출력 신호는 포토커플러를 사용하여 절연되어 있습니다. |
General specifications |
|
System power |
DC 24V |
Power consumption(system) |
40mA @ DC 24V |
Power cunsumption(I/O) |
50mA @ DC 24V |
Dimension |
20.5mm * 161.0mm * 76.2mm (W x H x D) |
Operating temperature range |
0℃ ~ 50℃ |
Storage temperature range |
-20℃ ~ 80℃ |
Operating humidity range |
5% ~ 90% RH, non-condensing |
Storage humidity range |
5% ~ 90% RH, non-condensing |
Digital output specification |
|
The number of output channel |
32 output (1 wire) |
Isolation |
Photo coupler (Viso = 3,000 Vrms) |
Output type |
Current sink NPN type |
Off state current |
Max. 100uA / point |
On state maximum current |
Max. 0.5A / point |
Temperature overload shutdown |
160 ℃ |
Rds |
Max. 1.4 Ω (±5%) |
Overcurrent shutdown |
0.7A (Min) ~ 2A (Max) |
Contact connection |
D-Sub 78 pin |
Communication specification |
|
Communication connection |
RJ45 UTP caable |
Over CAT 5E, Sealed cable(STP) suggested |
|
EtherCAT transmission speed |
10 / 100 Mbps fullduplex (auto negotiation function) |
MDI/MDI-X |
MDI/MDI-X auto-crossover |
ESD protection |
Contact discharge (typ) 4 kV |
Aerial discharge (typ) 8 kV |
|
COMI-IDE |
|
▶ COMI-IDE 는 커미조아 제품 구입 시 무상으로 제공됩니다. |
Cable : Category 5 / STP (Shielded Twisted-Pair) Connector : RJ-45 Connector |
|
Connector |
|
