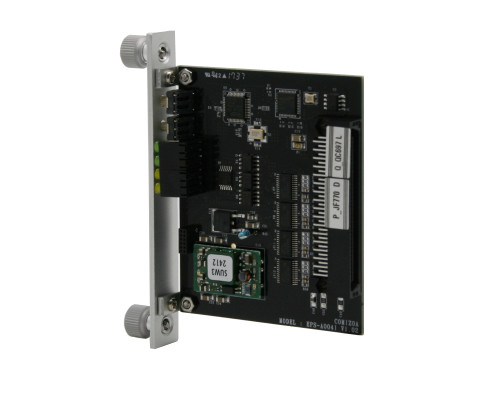

EPS-AO04I4ch Analog Current Output Module |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DOWNLOAD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Model | S/W Manual | H/W Manual | Driver | Library | Ex | App | Dim | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EPS-AO04I |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
introduction |
· EPS-AO04I는 EtherCAT 기반 제어기인 EPS Series의 4채널 아날로그 전류 출력 모듈 입니다. · 각 아날로그 채널은 4~20mA의 전류를 16비트 Resolution로 출력 할 수 있습니다. · 각 채널의 내부 제어 신호와 외부 I/O 신호는 ISOLATOR 를 사용하여 절연 되어 있습니다 |
General Specifications |
|
Dimension |
78.35mm * 100mm * 10mm |
Power consumption |
60mA @ DC 24V |
Interworking between modules |
1-178136-2(Interface. TE Connectivity) 1-178128-3(Module, TE Connectivity) |
Operating Temperature |
0 ℃ ~ 50 ℃ |
Storage Temperature |
-20℃ ~ 80℃ |
Operating Humidity |
5% ~ 90% RH, non-condending |
Analog Output |
|
Number of channels |
4 channels |
Output type |
Single-ended |
Resolution |
16bit |
Current output range |
4 ~ 20mA |
Accuracy |
±0.25% (Reference error) ±0.25%(Gain error) |
Conversion time |
Min. 100us / All channels |
Supported S/W |
|
Platform |
Windows 2000, Windows XP, Windows 7, Windows 10 |
Plenty of example codes |
|
COMI-IDE |
|
▶ COMI-IDE 는 커미조아 제품 구입 시 무상으로 제공됩니다. |
Cable : Category 5 / STP (Shielded Twisted-Pari) |
|
Connector : RJ-45 Connector |
|
Conector |
|
