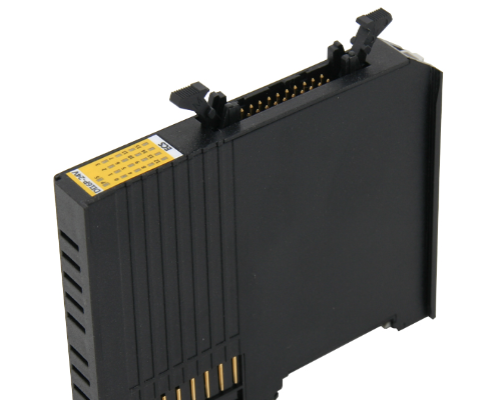

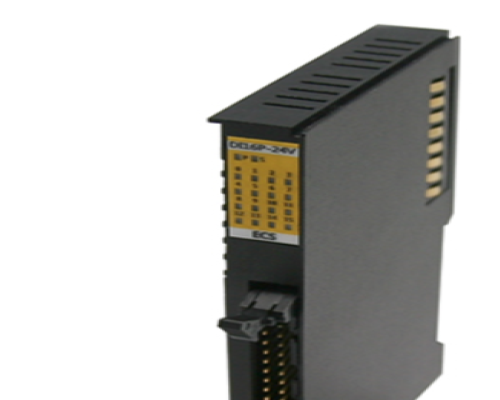

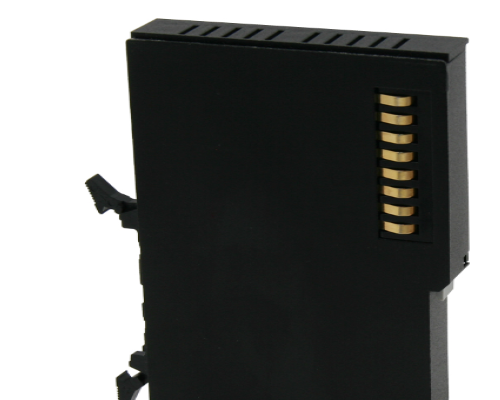

ECS-DI16P
16ch PNP Digital Input Module
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DOWNLOAD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Model | S/W Manual | H/W Manual | Driver | Library | Ex | App | Dim | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECS-DI16P |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
introduction |
· ECS-DI16P는 이더캣(EtherCAT) 기반 제어기인 ECS 시리즈의 16채널 PNP 디지털 입력 슬레이브(Slave) 모듈입니다. · 디지털 입력 회로는 PNP 방식으로 내부 제어 신호와 외부 입출력 신호는 포토커플러(Photo-coupler)를 사용하여 절연되어 있습니다. |
General Specifications |
|
System power |
DC 24V |
Power consumption(System) |
100mA @ DC 24V |
Power consumption(I/O) |
30mA @ DC 24V |
Voltage input range |
DC 24V |
Dimension |
12.5mm * 100mm * 65mm (W x H x D) |
Operating temperature range |
0℃ ~ 50℃ |
Sotrage temperature range |
-20℃ ~ 80℃ |
Operating humidity range |
5% ~ 90% RH, non-condensing |
Storage humidity range |
5% ~ 90% RH, non-condensing |
Digital Specification |
|
The number of input channels |
16 input channels |
Isolation |
Photo coupler (Viso = 3,000 Vrms) |
Input type |
Current sourcing PNP type |
On state voltage |
Min 11V ~ Max 28.8V DC (En61131-2, type 1/3) |
Off state voltage |
Max 5V DC (EN61131-2, type 1/3) |
On state current |
Max. 5mA per channel @ 28.8V DC |
Input impedance |
About 5㏀(±5%) |
Contact connection |
Ribbon HIF3B-20PA-2.54DS |
Supported S/W |
|
Platform : WIndwos 98, Windows ME, WIndows NT, Windows 2000, Windows XP, Windows 7, Windows 10 |
|
Library | C/C++, C#, Visual Basic, Labview, Delphi |
Plenty of example codes |
|
COMI-IDE |
|
▶ COMI-IDE 는 커미조아 제품 구입 시 무상으로 제공됩니다. |
Cable : Category 5 / STP (Shielded Twisted-Pair) Connector : RJ-45 Connector |
|
Connector |
|
