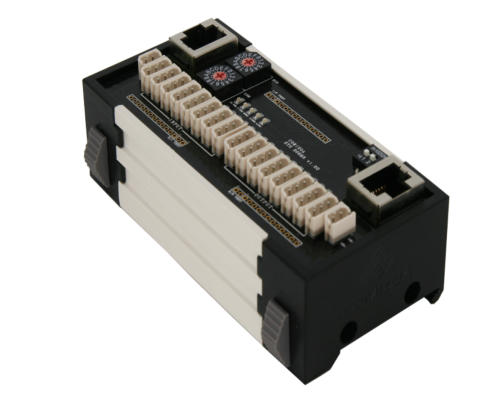

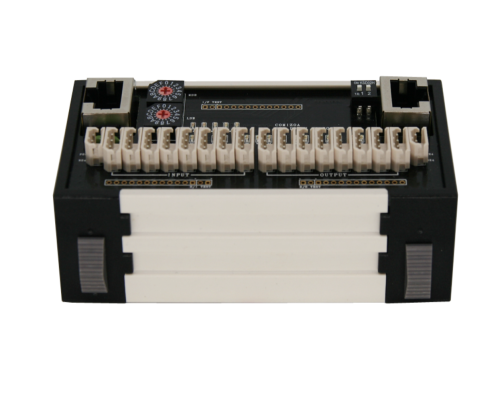

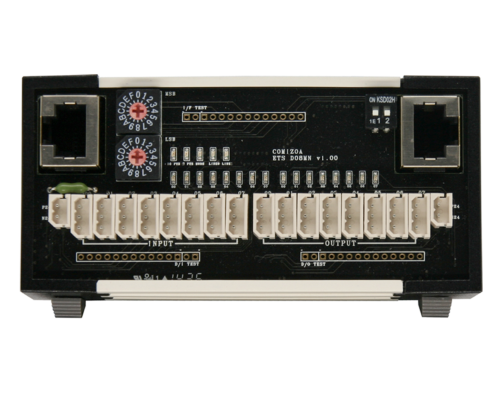

ETS-D08MN-M
8ch NPN Digital I/O Module
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DOWNLOAD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Model | S/W Manual | H/W Manual | Driver | Library | Ex | App | Dim | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ETS-D08MN-M |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
introduction |
· ETS-D08MN은 이더캣(EtherCAT)기반 제어기인 ETS 시리즈의 8채널 NPN 디지털 입출력 슬레이브(Slave) 모듈입니다. · 디지털 입력 회로는 NPN방식이며 디지털 출력 회로는 전류 싱크(Current Sink)로 채널 당 최대 0.5A까지 출력할 수 있습니다. · 디지털 입출력 회로의 내부 제어 신호와 외부 입출력 신호는 포토커플러(Photo-coupler)를 사용하여 절연되어 있습니다. |
General Specifications | |
System power | DC 24V |
Power consumption | 60 mA @ DC 24V |
Dimension | 104mm * 53mm * 35mm (W x H x D) |
Operating temperature range | 0℃ ~ 50℃ |
Storage temperature range | -20℃ ~ 80℃ |
Operating humidity range | 5% ~ 90% RH, non-condensing |
Storage humidity range | 5% ~ 90% RH, non-condensing |
Digital Input | |
The number of input channels | 8 input |
Isolation | Pohto coupler (Vsio = 3,000Vrms) |
Input type | Current sink NPN type |
On state voltage | Min.11V ~ Max. 28.8V DC (EN61131-2, type 1/3) |
Off state voltage | Min. 5V DC(EN61131-2, type 1/3) |
On state current | Max. 4.2mA per channel @ 28.8V DC |
Input impedance | 5 ㏀ (±5%) |
Contact connection | 5264-03 (Digital input, Molex), 5264-02(Power, Molex) |
Digital Output | |
The number of output channels | 8 output |
Isolation | Photo coupler (Viso = 3,000 Vrms) |
Output type | Current sink NPN type |
On state Max current | Max. 100uA / point |
Off state current | Min. 100uA / Point |
Rds | Max. 1.4Ω (±5%) |
Temperature overload shutdown | 160℃ |
Overcurrent shutdown | 0.7A (Min) ~ 2A (Max) |
Contact connection | 5264-03 (Digital output, Molex), 5264-02 (power, Molex) |
Communication specification | |
Communication connection | RJ45 UTP Cable |
Over CAT. 5e, sealed Cable (STP) suggested | |
EtherCAT transmission speed | 10/100 Mbps fullduplex (auto negotiation function) |
MDI/MDI-X | MDI/MDI-X auto crossover |
ESD Protection | Contact discharge (typ) 4 kV |
Aerial discharge (typ) 8 kV | |
COMI-IDE |
|
▶ COMI-IDE 는 커미조아 제품 구입 시 무상으로 제공됩니다. |
Cable : Category 5 / STP (Shielded Twisted-Pair) Connector : RJ-45 Connector |
|
