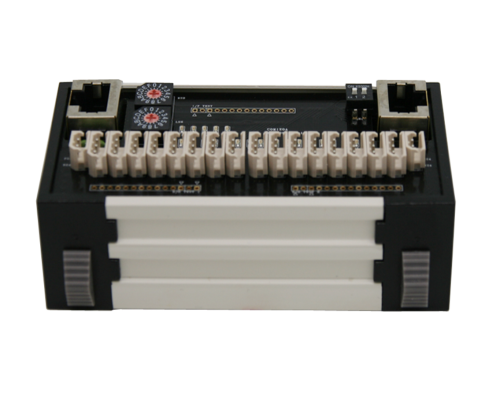

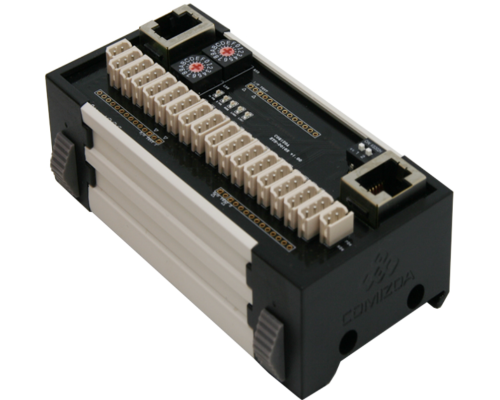

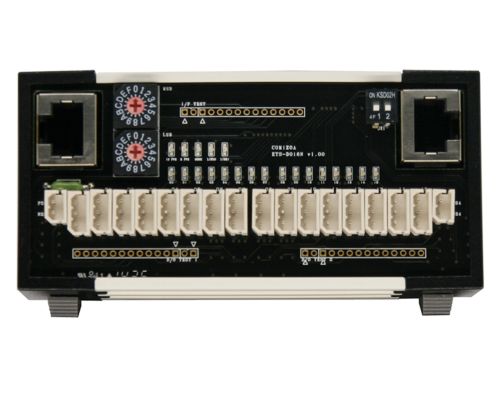

ETS-DO16N-M
16ch NPN DIgital Output Module
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DOWNLOAD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Model | S/W Manual | H/W Manual | Driver | Library | Ex | App | Dim | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ETS-DO16N-M |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
introduction |
· ETS-DO16N은 이더캣(EtherCAT)기반 제어기인 ETS 시리즈의 16채널 NPN 디지털 출력 슬레이브(Slave) 모듈입니다. · 디지털 출력 회로는 전류 싱크(Current Sink)방식으로 채널 당 0.5까지 출력가능합니다. · 내부 제어 신호와 외부 입출력 신호는 포토커플러(Photo-coupler)를 사용하여 절연되어 있습니다. |
General Specification | |
System power | DC 24V |
Power cunsumption (system) | 40mA @ DC 24V |
Power consumption (I/O) | 30mA @ DC 24V |
Voltage input range | DC 24V |
Dimension | 104mm * 53mm * 35mm (W x H x D) |
Operating temperature range | 0℃ ~ 50℃ |
Storage temperature range | -20℃ ~ 80℃ |
Oerating humidity range | 5% ~ 90% RH, non-condensing |
Storage humidity range | 5% ~ 90% RH, non-condensing |
Digital Specification |
|
The number of output channels |
16 output (1 wire) |
Isolation |
Photo coupler (Vsio = 3,000 Vrms) |
Output type |
Current Sink NPN type |
On state sink current |
Max. 0.5A / point |
Off state current |
Max. 100 uA / point |
Rds |
Max 1.4Ω (±5%) |
Temperature overload shutdown |
160 ℃ |
Overcurrent shutdown |
0.7A (Min) ~ 2A (Max) |
Contact connection |
5264-03(digital output, Molex), 5264-02 (Power, Molex) |
Communication Specification |
|
Communication connection |
RJ45 UTP Cable |
Over CAT 5e, Sealed Cable(STP) suggested |
|
EtherCAT transmission speed |
10 / 100 Mbps fullduplex (auto negotiation function) |
MDI/MDI-X |
MDI/MDI-X auto-crossover |
ESD Protection |
Contact discharge (typ) 4 kV |
Aerial discharge (typ) 8 kV |
|
COMI-IDE |
|
▶ COMI-IDE 는 커미조아 제품 구입 시 무상으로 제공됩니다. |
Cable : Category 5 / STP (Shielded Twisted-Pair) Connector : RJ-45 Connector |
|
Connector |
|
