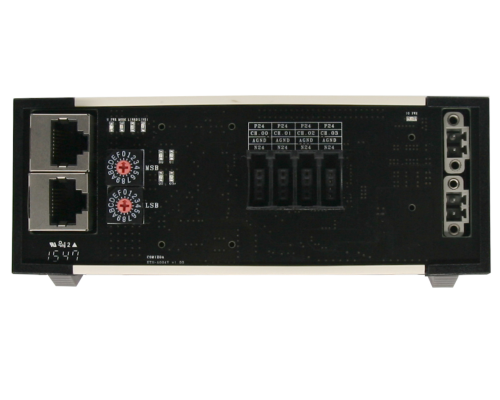

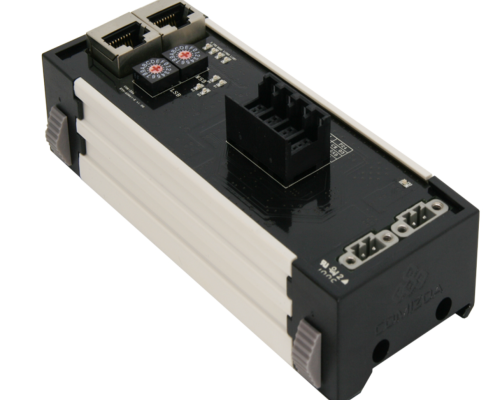

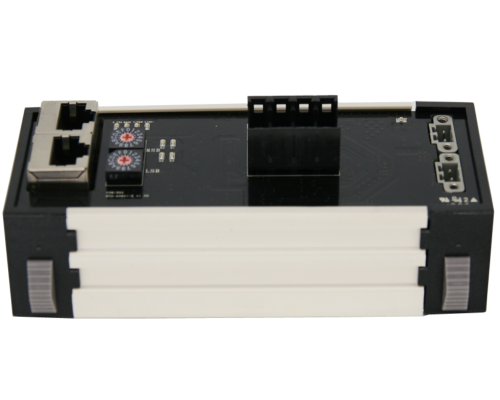

ETS-AO04I-E
4ch Analog Current Output Module
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DOWNLOAD | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Model | S/W Manual | H/W Manual | Driver | Library | Ex | App | Dim | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ETS-AO04I-E |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
introduction |
· ETS-AO04I-E는 이더캣(EtherCAT)기반 제어기인 ETS 시리즈의 4채널 아날로그 전류출력 슬레이브(Slave) 모듈입니다. · 각 아날로그 채널은 전류(4~20mA)를 16비트 해상도로 출력할 수 있습니다. · 각 채널의 내부 제어 신호와 외부 입출력 신호는 포토 커플러를 사용하여 절연됩니다. |
General Specifications |
|
System power |
DC 24V |
Power consumption |
60 mA @ DC 24V |
Dimension |
134mm * 53mm * 41mm (W x H x D) |
Operating temperature range |
0℃ ~ 50℃ |
Storage temperature range |
-20℃ ~ 80℃ |
Operating humidity range |
5% ~ 90% RH, non-condensing |
Storage humidity range |
5% ~ 90% RHm non-condensing |
Analog output specification |
|
The number of output channels |
4 output |
Output type |
Single-ended |
Isolation |
Photo coupler (Vsio = 3,000 Vrms) |
Resolution |
16 bit |
Current output range |
4 ~ 20 mA |
Precision |
±0.25% (Standard error) |
±0.25% (Gain error) |
|
Conversion duration |
Min. 100㎲ / All Channel |
Contact connection |
E-CON 4-PIN (Analog Output, Molex), USL-3FBS (Power, Molex) |
Communication Specifications |
|
Communication connection |
RJ45 UTP Cable |
Over CAT 5e, sealed Cable(STP) seggested |
|
EtherCAT transmission speed |
10/100 Mbps fullduplex (auto negotiation function) |
MDI/MDI-X |
MDI/MDI-X auto-crossover |
ESD Protection |
Contact discharge (typ) 4 kV |
Aerial discharge (typ) 8 kV |
|
introduction |
|
▶ COMI-IDE 는 커미조아 제품 구입 시 무상으로 제공됩니다. |
Cable : Category 5 / STP (Shielded Twisted-Pair) Connector : RJ-45 Connector |
|
