 introduction

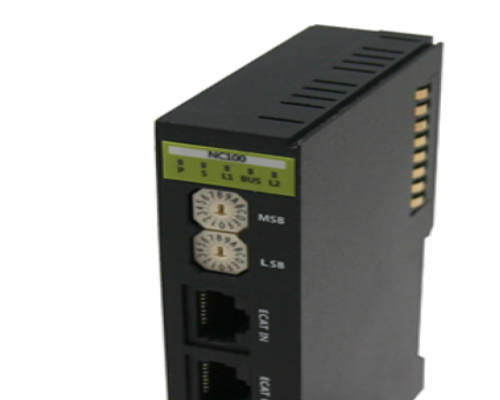

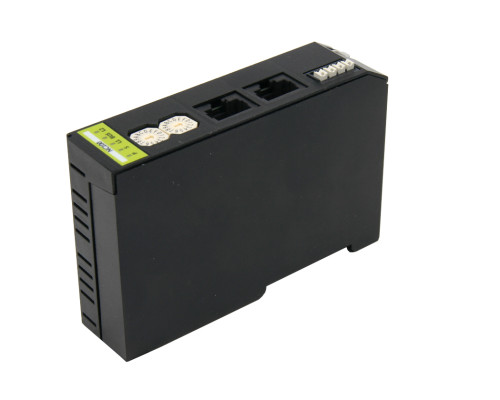

· ECS-NC100은 EtherCAT 기반 제어기인 ECS Series의 버스 커플러 입니다.

· ECS 슬레이브 모듈에 전원을 공급하며 EtherCAT 마스터와 슬레이브 모듈간의 통신을 연결하는 역할을 수행합니다.

· ECS Series는 슬라이딩 형태의 구조를 채택하여 모듈 조합을손쉽게 구성할 수 있으며 협소한 공간에 모듈을 손쉽게 배치할 수 있습니다.

 General Specifications

 Dimension

 25mm * 100mm * 65mm

 Power consumption

 50mA @ DC 24V

 I/O module system current

 3A @ DC 3.3V

 Power connection

 LSF-MST3.5-4P (One-touch terminal block)

 AWG 24~16 (0.2 ~1.5mm² )

 Operating Temperature

 0 ℃ ~ 50 ℃

 Storage Temperature

 -20℃ ~ 80℃

 Operating Humidity

 5% ~ 90% RH, non-condending

 Communication

 Cable

 RJ45 UTP Cable

 CAT. 5e or more, shielded cable (STP) is recommended.

 Rate

 10/100Mbps Full-duplex

 MDI-MDI-X

 MDI/MDI-X auto-crossover

 ESD Protection

 Contact discharge : 4 kV

 Air discharge : 8 kV

 Supported S/W

 Platform

 WIndwos 98, Windows ME, WIndows NT, Windows 2000, Windows XP, Windows 7, Windows 10

 Library

 C/C++, C#, Visual Basic, Labview, Delphi

 Plenty of example codes

 COMI-IDE

 ▶ COMI-IDE 는 커미조아 제품 구입 시 무상으로 제공됩니다.
 ▶ COMI-IDE는 제품의 기능테스트와 모니터링을 위한 유틸리티 프로그램입니다.
 ▶ PCI / PCIe 플랫폼으로 제공되는 모든 제품군과 cEIP 제품군에서 사용이 가능하며, Motion, DIO, AIO, Counter 등의 기능테스트가 가능하므로
    각 제품군 별도의 프로그램을 사용하였던 기존의 방식과 달리 단 하나의 프로그램만을 사용하여 제어할 수 있습니다.
 ▶ 모션 구동 및 IO의 테스트를 위해 각 플랫폼 별로 고유의 라이브러리 함수를 내부적으로 사용합니다.
 ▶ Office 스타일의 리본메뉴와 Docking Form을 사용하여 직관적인 UI와 강력한 편집 기능을 지원하므로 제품, 목적에 맞게 Customizing 하여 사용할 수 있습니다.
 ▶ COMI-IDE는 운영체제의 종류에 영향을 받지 않습니다.
    32 비트 운영체제에서는 32비트로 구성되고, 64비트 운영체제에서는 64비트로 구동되므로, 유저는 참조하는 라이브러리의 종류만 구분하면 됩니다.
    만약, 64비트 운영체제에서 32비트의 라이브러리를 참조하는 경우 호환성 모드로 구동되므로, 주의하시기 바랍니다.

 Cable : Category 5 / STP (Shielded Twisted-Pair) Connector : RJ-45 Connector
