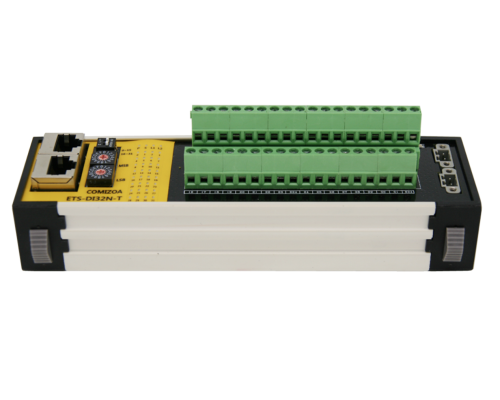

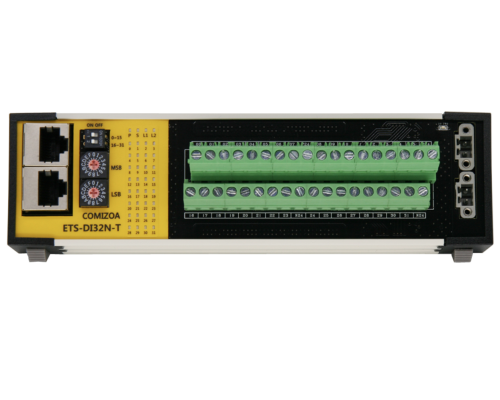

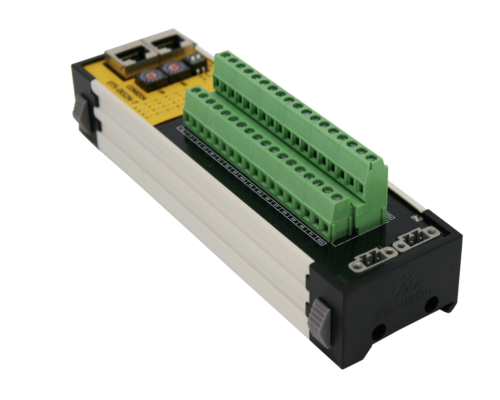

ETS-DI32N-T
32ch NPN Digital Input Module
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DOWNLOAD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Model | S/W Manual | H/W Manual | Driver | Library | Ex | App | Dim | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ETS-DI32N-T |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
introduction |
· ETS-DI32N-T은 이더캣(EtherCAT)기반 제어기인 ETS 시리즈의 슬레이브(Slave)로 32채널 디지털 입력 모듈입니다. · 디지털 입력 회로는 NPN방식으로 내부 제어 신호와 외부 입출력 신호는 포토커플러를 사용하여 절연되어 있습니다. |
General Specifications |
|
System power |
DC 24V |
Power consumption (system) |
40 mA @ DC 24V |
Power consumption (I/O) |
50 mA @ DC 24V |
Dimension |
180mm * 53mm * 41mm (W x H x D) |
Operating temperature range |
0℃ ~ 50℃ |
Storage temperature range |
-20℃ ~ 80℃ |
Operating humidity range |
5% ~ 90% RH, non-condensing |
Storage humidity range |
5% ~ 90% RH, non-condensing |
Digital Specification |
|
The number of input channels |
32 input |
Isolation | Photo coupler (Viso = 32 input) |
Input type |
Current Sink NPN type |
On status Voltage |
Min. 11 V DC ~ Max 28.8 V DC (En61131-2, type 1/3) |
Off status Voltage |
Max. 5V DC (EN61131-2, type 1/3) |
On status Current |
Max. 4.2mA per @ 28.8V DC |
Input impedance |
About 5 ㏀ (±5%) |
Contact connection |
39p screw type therminal / power : USL-3FBS-2P |
Communication Specification |
|
Communication connection |
RJ45 UTP Cable |
Over CAT. 5e, Sealed cable(STP) suggested |
|
EtherCAT transmission speed |
10/100 Mbps fullduplex (auto negotiation function) |
MDI/MDI-X |
MDI/MDI-X auto-crossover |
ESD Protection |
Contact discharge (typ) 4 kV |
Aerial discharge (typ) 8 kV |
|
COMI-IDE |
|
▶ COMI-IDE 는 커미조아 제품 구입 시 무상으로 제공됩니다. |
Cable : Category 5 / STP (Shielded Twisted-Pair) Connector : RJ-45 Connector |
|
Connector |
|
