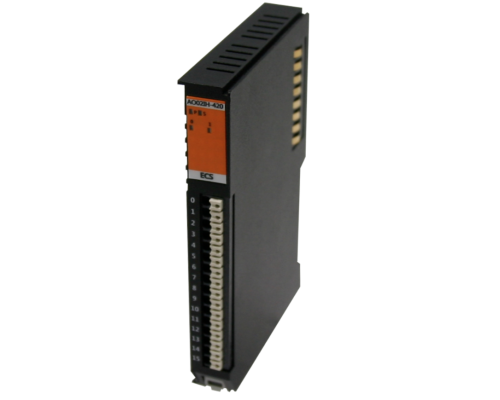

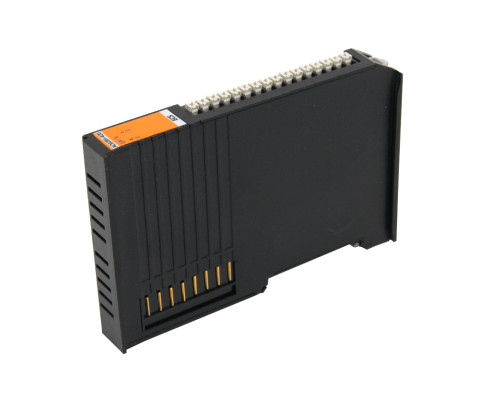

ECS-AO02IH
2ch Analog Output Module
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DOWNLOAD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Model | S/W Manual | H/W Manual | Driver | Library | Ex | App | Dim | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECS-AO02IH |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
interoduction |
· ECS-AO02IH는 EtherCAT 기반 제어기인 ECS Series의 2채널 아날로그 출력 모듈 입니다. · 각 아날로그 채널은 4~20mA의 전류를 16비트 해상도로 출력 할 수 있습니다.
|
General Specifications |
|
System power |
DC 24V |
Power consumption (System) |
100mA @ DC 3.3V |
Power consumption (I/O) |
80mA @ DC 24V |
Voltage input range |
DC 24V |
Dimension |
12.5mm * 100mm * 65mm (W x H x D) |
Operating temperature range |
0℃ ~ 50℃ |
Storage temperature range |
-20℃ ~ 80℃ |
Operating humidity range |
5% ~ 90% RH, non-condensing |
Storage humidity range |
5% ~ 90% RH, non-condensing |
Analog Specification |
|
The number of outputs |
2 output |
Output type |
Single-ended |
Resolution |
16 bit |
Current output rnage |
4 ~ 20mA |
Isolation |
Non-isolation among input signals |
|
Photo coupler isolation among input/control signal (3kV) |
Precision |
± 0.25% (Error) |
|
± 0.25% (Gain Error) |
Resistance |
Typ. 25㏁ (±5%) |
Conversion duration |
Min. 3ms / all channels |
Contact connection |
LSF-MST3.5-16P (one touch terminal block) |
Supported S/W |
|
Platform : WIndwos 98, Windows ME, WIndows NT, Windows 2000, Windows XP, Windows 7, Windows 10 |
|
Library | C/C++, C#, Visual Basic, Labview, Delphi |
Plenty of example codes |
|
COMI-IDE |
|
▶ COMI-IDE 는 커미조아 제품 구입 시 무상으로 제공됩니다. |
Cable : Category 5 / STP (Shielded Twisted-Pair) Connector : RJ-45 Connector |
|
Connector |
|
