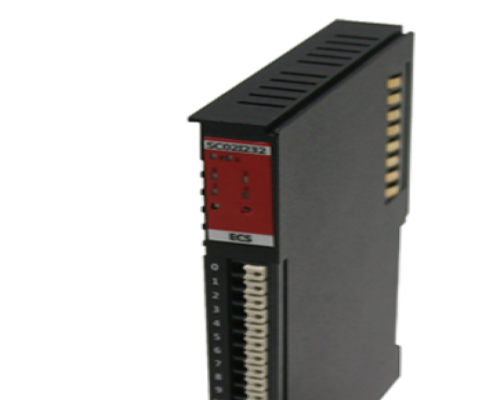

ECS-SC02I232
2ch RS232 Serial Module
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DOWNLOAD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Model | S/W Manual | H/W Manual | Driver | Library | Ex | App | Dim | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECS-SC02I232 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
introduction |
· ECS-SC02I232는 이더캣(EtherCAT)기반 제어기인 ECS 시리즈의 2채널 232 통신 슬레이브(slave) 모듈입니다. · 시리얼 통신은 RS232 방식을 사용하며 내부 제어 신호와 외부 입출력 신호는 ISOLATOR를 사용하여 절연 되어 있습니다. |
General Specifications |
|
System power |
DC 24V |
Power consumption(System) |
100mA @ DC 3.3V |
Power consumption(I/O) |
20mA @ DC 24V |
Voltage input range |
DC 24V |
Dimension |
12.5mm * 100mm * 65mm (W x H x D) |
Operating temperature range |
0℃ ~ 50℃ |
Storage temperature range |
-20℃ ~ 80℃ |
Operating humidity range |
5% ~ 90% RH, non-condensing |
Storage humidity range |
5% ~ 90% RH, non-condensing |
Serial communication specification |
|
The number of channel |
2 Channel |
Protocol |
RS232 |
Isolation |
Isolation using ISOLATOR (2.5 kVrams/min) |
trnasmission speed |
2400 bps ~ 38400 bps |
Cable length |
Max. 10m |
Contact connection |
LSF-MST3.5-16P (One touch type terminal block) |
Supported S/W |
|
Platform : WIndwos 98, Windows ME, WIndows NT, Windows 2000, Windows XP, Windows 7, Windows 10 |
|
Library | C/C++, C#, Visual Basic, Labview, Delphi |
Plenty of example codes |
|
COMI-IDE |
|
▶ COMI-IDE 는 커미조아 제품 구입 시 무상으로 제공됩니다. |
Cable : Category 5 / STP (Shielded Twisted-Pair) Connector : RJ-45 Connector |
|
Connector |
|
