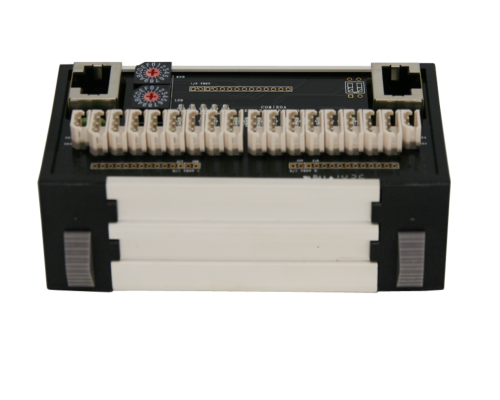

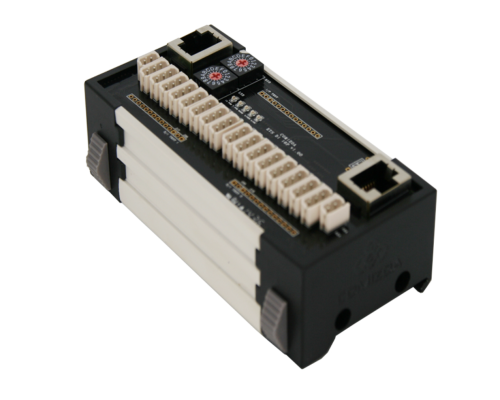

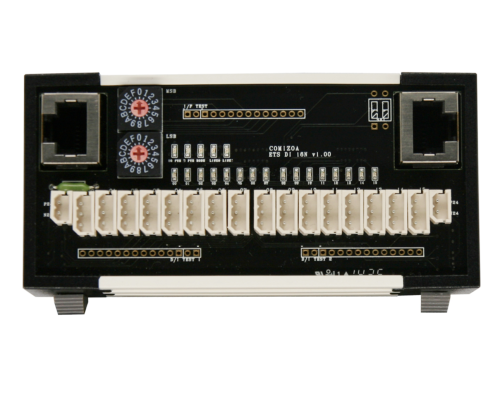

ETS-DI16N-M
16ch NPN Digital Input Module
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DOWNLOAD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Model | S/W Manual | H/W Manual | Driver | Library | Ex | App | Dim | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ETS-DI16N-M |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
introduction |
· ETS-DI16N은 이더캣(EtherCAT)기반 제어기인 ETS 시리즈의 16채널 NPN 디지털 입력 슬레이브(Slave) 모듈입니다. · 디지털 입력 회로는 NPN방식으로 내부 제어 신호와 외부 입출력 신호는 포토커플러를 사용하여 절연되어 있습니다. |
General Specifications |
|
System power |
DC 24V |
Power consumption (system) |
40 mA @ DC 24V |
Power consumption (I/O) |
30 mA @ DC 24V |
Voltage input range |
DC 24V |
Dimension |
104mm * 53mm * 35mm (W x H x D) |
Operating temperature range |
0℃ ~ 50℃ |
Storage temperature range |
-20℃ ~ 80℃ |
Operating humidity range |
5% ~ 90% RH, non-condensing |
Storage humidity range |
5% ~ 90% RH, non-condensing |
Digital Specification |
|
The number of input channels |
16 input channels |
Isolation |
Photo coupler (Viso = 3,000 Vrms) |
Input type |
Current Sink |
On state voltage |
Min.11 V ~ Max. 28.8 V DC (EN61131-2 tyle 1/3) |
Off sate voltage |
Max. 5V DC (En61131-2, tyle 1/3) |
On state current |
Max. 5.5mA per Channel @ 28.8 V DC |
Input impedance |
About 5 ㏀ (±5%) |
Contact connection |
5264-03 (digital input, Molex), 5264-02 (power, Molex) |
Communication Specification |
|
Communication connection |
RJ45 UTP Cable |
Over CAT. 5e, Sealed Cable(STP) suggested |
|
EtherCAT transmission speed |
10/100 Mbps fullduplex (auto negotiation function) |
MDI/MDI-X |
MDI/MDI-X auto-crossover |
ESD Protection |
Contact discharge(typ) 4 kV |
Air discharge (typ) 8 kV |
|
COMI-IDE |
|
▶ COMI-IDE 는 커미조아 제품 구입 시 무상으로 제공됩니다. |
Cable : Category 5 / STP (Shielded Twisted-Pair) Connector : RJ-45 Connector |
|
Connector |
|
