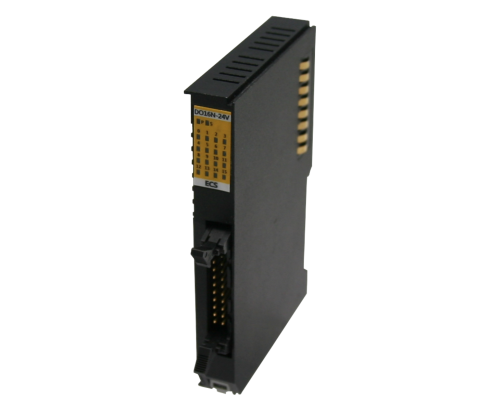

ECS-DO16N
16ch NPN Digital Output Module
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DOWNLOAD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Model | S/W Manual | H/W Manual | Driver | Library | Ex | App | Dim | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECS-DO16N |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
introduction |
· ECS-DO16N은 이더캣(EtherCAT)기반 제어기인 ECS 시리즈의 16채널 NPN 디지털 출력 슬레이브(slave)모듈입니다. · 디지털 출력 회로는 전류 싱크(Current sink)방식으로 채널 당 최대 0.5A까지 출력가능하며 내부 제어 신호와 외부 입출력 신호는 포토커플러(Photo-coupler)를 이용하여 절연되어 있습니다. |
General Specifications |
|
System POwer |
DC 24V |
Power consumption (system) |
100mA @ DC 24V |
Power cunsumption (I/O) |
80mA @ DC 24V |
Voltage input range |
DC 24V |
Dimension |
12.5mm * 100mm * 65mm (W x H x D) |
Operating temperature range |
0℃ ~ 50℃ |
Storage temperature range |
-20℃ ~ 80℃ |
Operating humidity range |
5% ~ 90% RH, non-condensing |
Storage humidity range |
5% ~ 90% RH, non-condensing |
Digital Specification |
|
The number of output channels |
16 output (1 wire) |
Isolation |
Photo coupler (Viso = 3,000 Vrms) |
Output type |
Current sink NPN type |
On state sink current |
Max. 0.5A / Point |
Off state current |
Max. 100 uA / Point |
Rds |
Max 14Ω(±5%) |
Temperature overload shutdown |
160℃ |
Overcurrent shutdown |
0.7A (Min) ~ 2A (Max) |
Contact connection |
5264-03 (digital output, Molex), 5264-02 (Power, Molex) |
Communication Specification |
|
Communication connection |
RJ45 UTP Cable |
Over CAT. 5e, Sealed cable (STP) suggested |
|
EtherCAT transmission speed |
10/100 Mbps fullduplex (auto negotiation function) |
MDI/MDI-X |
MDI/MDI-X auto-crossover |
ESD Protection |
Contact discharge (typ) 4 kV |
Aerial discharge (typ) 8 kV |
|
Supported S/W |
|
Platform : WIndwos 98, Windows ME, WIndows NT, Windows 2000, Windows XP, Windows 7, Windows 10 |
|
Library | C/C++, C#, Visual Basic, Labview, Delphi |
Plenty of example codes |
|
COMI-IDE |
|
▶ COMI-IDE 는 커미조아 제품 구입 시 무상으로 제공됩니다. |
Cable : Category 5 / STP (Shielded Twisted-Pair) Connector : RJ-45 Connector |
|
Connector |
|
